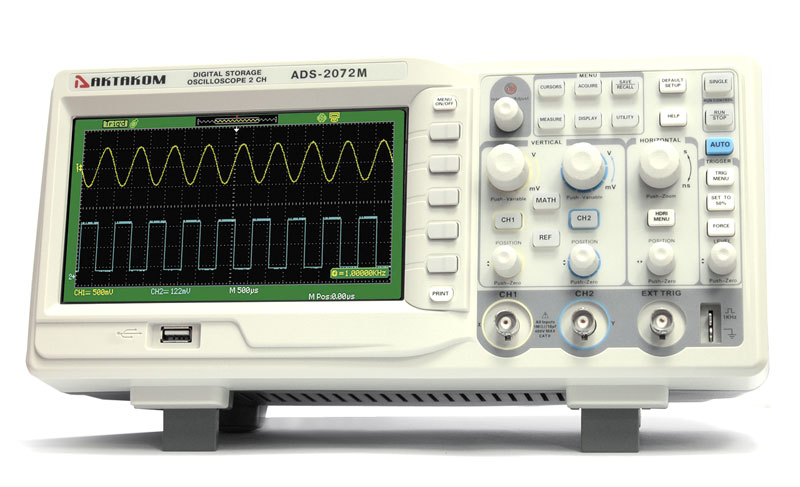

Осциллограф ADS-2072M

Назначение осциллографа цифрового запоминающего ADS-2072M:

Осциллограф цифровой ADS-2072M предназначен для визуального наблюдения и исследования параметров сигнала, а также сохранения его для дальнейшей обработки.

Особенности осциллографа цифрового запоминающего Актаком ADS-2072M:

• автоматические измерения: 32 типа:

  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;

  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;

• курсорные измерения: ручные. слежение. авто;

• хранение: 20 осциллограмм, 20 установок, 2 опорных маски;

• ограничение полосы: 20 МГц;

• функция усреднения (4..256);

• пиковый детектор;

• автоматический покадровый регистратор: 2500 кадров;

• цифровые фильтры: НЧ, ВЧ, полосовой, режективный;

• интерполяция: Sin(x)/x, линейная;

• математические операции: сложение, вычитание, умножение, деление;

• инверсия сигнала;

• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;

• режим растяжки;

• режим X-Y;

• самописец: 100 мс/дел...50 с/дел;

• встроенный 6-разрядный частотомер;

• режим послесвечения;

• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!;

• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);

• сохранение на USB-устройство;

• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики осциллографа ADS-2072M:

• 2 канала + внешний запуск

• полоса пропускания: 70 МГц

• максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек (500 Мвыб/сек на канал)

• частота дискретизации в эквивалентном режиме: 50 Гвыб/сек

• максимальный объем памяти: 2 М (1 миллион точек на канал)

• вертикальное разрешение: 8 бит

• коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел)

• время нарастания: 5,0 нс

• входной импеданс: 1 MОм ±2% || 13 пФ ±3 пФ

• максимальное входное напряжение: 400 В пик-пик

• коэффициент развертки: 5 нс/дел…50 с/дел с шагом 1-2-5

• источник запуска: канал 1, канал 2, AC, внешний, внешний/5

• тип входов: AC, DC, ФВЧ, ФНЧ

• тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный

• дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К

• интерфейс: USB-host, USB-device, PASS/FAIL, RS-232

• питание: 100 В - 240 В / 50 Гц

• потребляемая мощность: 50 Вт

• масса: 2,5 кг

• габаритные размеры: 336х118х152 мм

• Габаритные размеры в упаковочной таре 260х290х460, вес 3,6 кг.

Стандартная комплектация прибора:

• осциллограф ADS-2072M - 1 шт

• осциллографические щупы - 2 шт

• кабель питания - 1 шт

• кабель USB - 1 шт

• руководство пользователя (кратка инструкция)

• полное руководство по эксплуатации*
