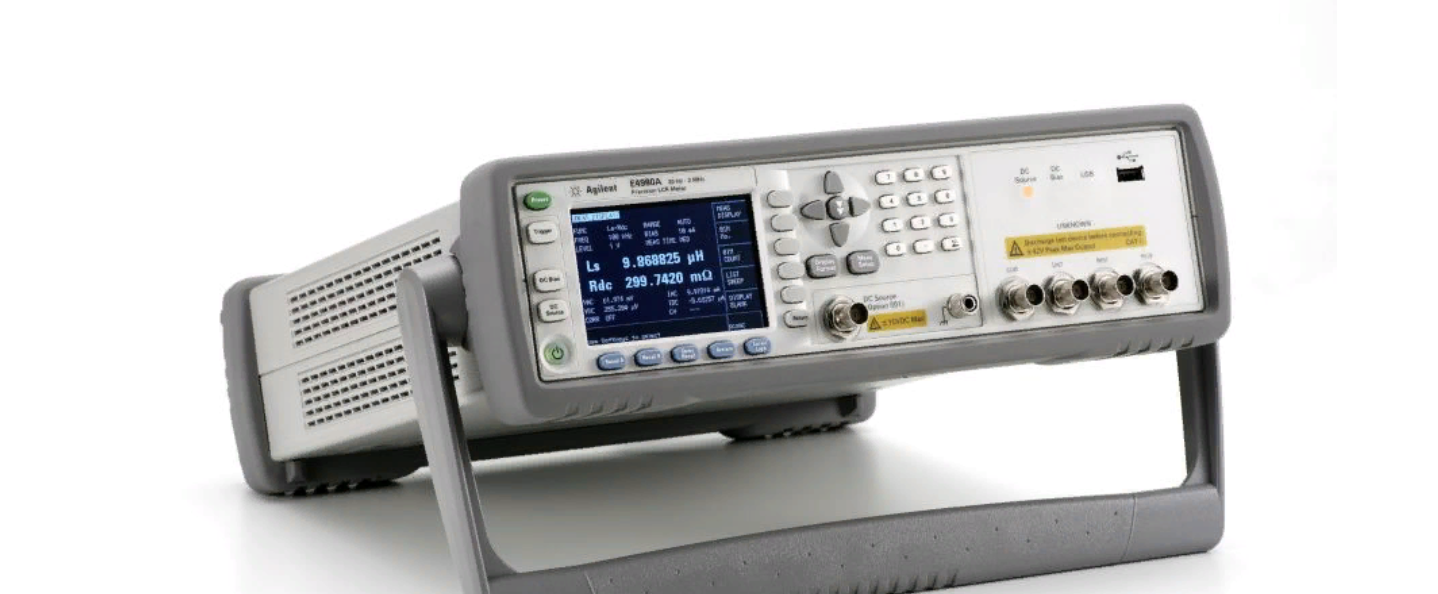

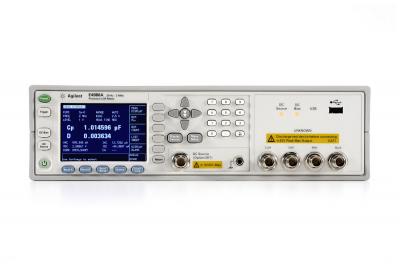

Измеритель прецизионный LCR E4980А
|
Описание LCR E4980А:
Диапазон частот
- От 20 Гц до 2 МГц, разрешение 4 разряда во всех поддиапазонах
Погрешность измерения
- Погрешность измерения 0,05%, высокая воспроизводимость результатов измерений как на нижних, так и на верхних пределах измерения импеданса
Напряжение смещения
- Встроенный источник напряжения смещения до 40 В (опция 001)
- Источник постоянного тока смещения до 40 А с опцией 002 и внешним источником постоянного тока смещения 42841A
- Измерение сопротивления постоянному току Rdc (опция 200)
Другие функции
- Источник измерительного сигнала до 20 В СКЗ (опция 001)
- Высокоскоростные измерения: 5,6 мс
- Свипирование по списку из 201 точки
- Интерфейсы LAN, USB и GPIB
Технические характеристики:
|
Измеряемые параметры |
Полное сопротивление (|Z|), полная | проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) тока, сила переменного (Iac) тока. |
|
Погрешность |
0,05% |
|
Частота тест сигнала |
20 Гц – 2 МГц |
|
Диапазон частот |
Не фиксированный |
|
Особенности |
Встроенный источник напряжения смещения по постоянному току | до 40 В (опция 001). Интерфейс внешнего источника смещения силы постоянного тока | (опция 002) (до 40 А с 42841A). Измерение сопротивления постоянному току (опция 200). Источник измерительного сигнала до 20 В СКЗ (опция 001). Высокая скорость измерений. Cвипирование по списку из 201 точки. |
|
Интерфейс |
LAN, USB, GPIB |
|
Уровень тест сигнала |
0 В - 2 В, 0 А - 20 мА |
