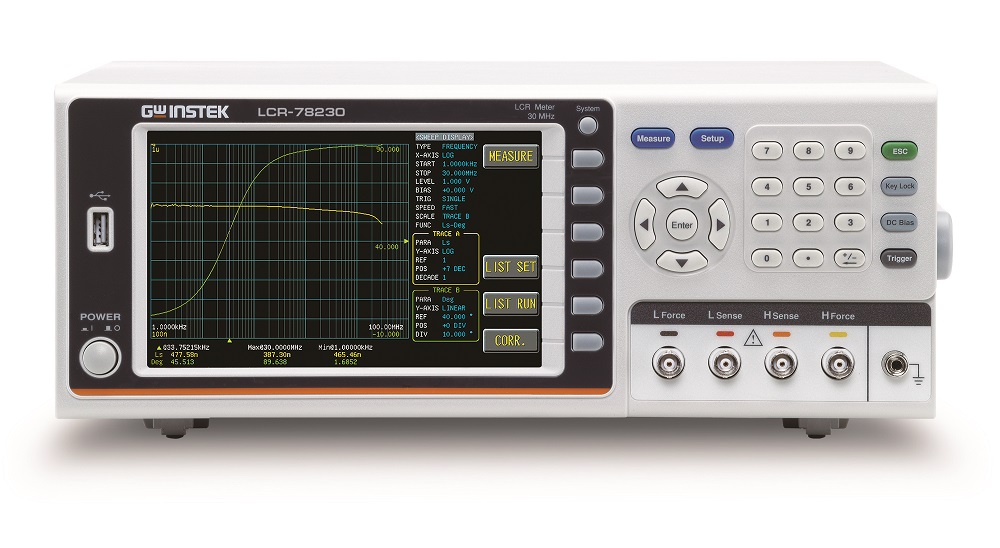

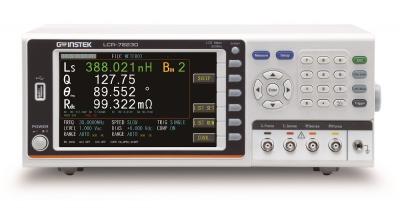

Измеритель иммитанса LCR-78205
|
Тип оборудования: измеритель иммитанса
Производитель: GW Instek
Модель: LCR-78205
Гарантия: 1 год
Описание измерителя:
Измеритель иммитанса LCR-78205 с функцией развертки при измерени параметра (до 267 точек).
Технические характеристики:
| Измеряемые параметры | импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) |
| Погрешность | 0,08% |
| Электрическое сопротивление (от) | 10 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 50 фФ |
| Электрическая емкость (до) | 1Ф |
| Разрешение (C) | 0,01 пФ |
| Индуктивность (от) | 10 нГн |
| Индуктивность (до) | 100 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 10 Гц - 5 МГц |
| Диапазон частот | Не фиксированный |
| Интерфейс | GPIB, LAN, RS-232, USB (2) |
| Уровень тест сигнала | напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА |
Особенности:
- Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD).
- Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация.
- Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов).
- Функция развертки при измерени параметра (до 267 точек).
- Автомасштабирование шкалы, цифровая растяжка.
- Парал./ последов. схема измерений.
- Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В.
- Переключение выходного импеданса - 25 Ом/ 100 Ом.
- Внутренняя память (запись/ вызов)
