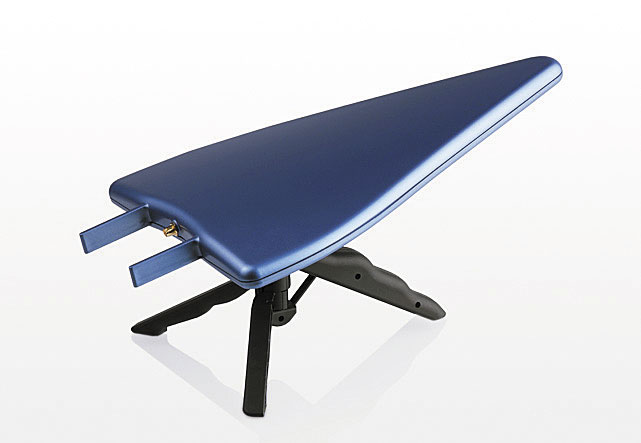

Антенна логопериодическая измерительная АКИП-9803/5
Описание логопериодической измерительной антенны АКИП-9803/5:
Логопериодические антенны серии АКИП-9803 базируются на сверхтонкой, ПОЗОЛОЧЕННОЙ высокотехнологичной ТЕФЛОНОВОЙ основе. Основываясь на такой высококачественной технологии, полоса частот антенны значительно расширена. Теперь максимальная ширина полосы достигает от 680 МГц до 35 ГГц. Малые физические размеры антенны и небольшой вес делают её пригодной для эксплуатации в мобильных условиях. Предельная частота 18 ГГц теперь позволяет выявление скрытых источников сигналов, таких как военных радаров, различных служб спутниковой связи, жучков, работающих на сверхвысокой частоте и других.
Технические характеристики логопериодической измерительной антенны АКИП-9803/5:
|
Параметр |
Значение |
|
Диапазон частот |
от 680 МГц до 10 ГГц |
|
Максимальная входная мощность |
100 Вт (400 МГц) |
|
Импеданс |
50 Ом |
|
КСВН |
< > |
|
Усиление |
5 дБи |
|
КПД антенны |
22-46 дБ/м |
|
Точки калибровки |
933 (шаг 10 МГц) |
|
Разъем для подключения |
SMA |
Комплект поставки АКИП-9803/5
|
№ |
Наименование |
Количество |
|
1 |
Логопериодическая измерительная антенна АКИП-9803/5 |
1 |
|
2 |
Типовые данные калибровки |
1 |
|
3 |
Съёмная рукоятка |
1 |
|
4 |
Штатив |
1 |
|
5 |
Алюминиевый кейс |
1 |
