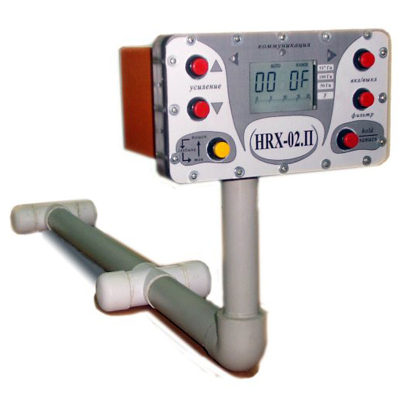

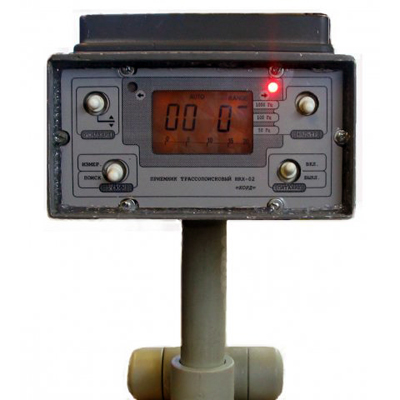

HRX - 02.П Водолазный предназначен для точного определения положения и глубины залегания подземных коммуникаций, а также измерения тока в коммуникации. Благодаря использованию современных цифровых технологий обработки сигналов, прибор позволяет наиболее быстро и с большой надёжностью проводить диагностику состояния инженерных коммуникаций, а также предотвращать их повреждения при проведении земляных работ.
Трассоискатель HRX -02.П выполнен в подводном исполнении и позволяет обследовать трубопроводы, силовые кабели и другие коммуникации, уложенные на дне водоёмов. Монолитный корпус прибора позволяет проводить водолазные работы на глубине до 20 метров.
При выпуске, каждый прибор калибруется по методике "эквивалент бесконечно длинного проводника" на которую имеется патент №2389045 "Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций". В комплекте идёт таблица показаний приёмника после калибровки.
Трассоискатель оснащён встроенной памятью для накопления измеренных данных и позволяет сохранить до 2700 измерений. Для передачи данных на ПК используется USB-интерфейс. В комплект входит программное обеспечение, которое легко и быстро позволяет перебросить данные в таблицы Excel для последующей работы.
Генератор ГИ-02М, особенностью которого является наличие различного набора рабочих частот и хорошее согласование с нагрузкой , позволяет его использовать совместно с приёмниками других производителей. При этом частоты генератора должны быть согласованы с частотами приёмников.
Прибор обладает всеми необходимыми функциями для решения поисковых задач:
Трассопоисковый комплект позволяет работать в широком диапазоне температур от - 10°С до + 35°С, а также в любых погодных условиях.
Прибор относится к классу индикаторов и поверке в органах Госстандарта не подлежит.
| Номинальная мощность генератора, Вт | 40 |
| Потребляемая мощность генератора, Вт | 60 |
| Рабочие частоты генератора, Гц | 480; 1000; 1100; 1333,3; 1450; 9920; 9980; F (частота работы на заказ) |
| Частота модулятора в генераторе, Гц | 0,7 ±0,3 |
| Сопротивление нагрузки, Ом | 1 ... 1000 |
| Напряжение питания генератора, В | 12 |
| Диапазон нагрузок генератора, Ом | не менее 1-2-4-8-16-32-64-128-512-1000 |
| Чувствительность приёмника, мкВ | не хуже 2,5 |
| Интерфейс обмена данными | USB |
| Частота настройки фильтров приёмника, Гц | 50, 100, 1000, 1100 (либо на заказ) |
| Неравномерность коэффициента усиления приемника по частотам, не более, % | 3 |
| Внутренняя модуляция |
|
| Чувствительность приёмника в режиме измерения глубины залегания | не менее 0,1 мА/см на частоте 1кГц. |
| Разрешающая способность индикации в режиме измерения, м | 0,01 |
| Источник питания приемника | автономный (внутренние аккумуляторные батареи 4 x 1,5В) |
| Индикация разряда батарей | ниже 3,2 В |
| Источник питания генератора | от аккумулятора автомобиля |
| Время непрерывной работы приемника, ч | не менее 50 (индикатор разряда батарей) |
| Диапазон индикации глубины, м | 99 |
| Разрешение, м | 0,01 |
| Частоты режимов работы приёмника | |
| Пассивный режим работы | 50Гц, 100Гц |
| При подключении генератора | 1000Гц (или частоте заказчика) |
| Габаритные размеры, мм | |
| приёмника | 180х65х120 |
| генератора | 170х95х150 |
| Масса, кг | |
| Приёмника | 3,2 |
| Генератора | 2,5 |
| Звуковая индикация | выход на наушники (минимум поля) |
| Принимаемые частоты индуктивного датчика, Гц | 50 ... 1000 |
| Глубина погружения приемника до, м | 20 |
| Встроенная память | до 2700 измерений |
Базовый
На заказ
