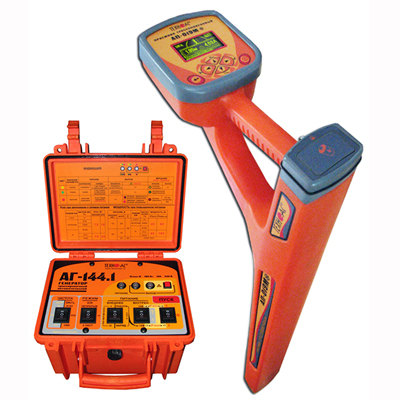

Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора, поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Области применения трассоискателя Успех АГ-309.60М:
Трассоискатель Успех АГ-309.60М выполняет следующие функции:
Особенности приемника:
Технические характеристики трассоискателя Успех АГ-309.60М:
| Приемник АП-019М | |
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент у силения электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | OLED-индикатор, 128х64 пикселей, 16 градаций серого |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
| Генератор АГ-144.1 | ||
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «  » «SIN» «3част» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,2 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |
| Индуктивная антенна ИЭМ-301.3 | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплект поставки трассоискателя Успех АГ-309.60М:
Дополнительно:
