Тип оборудования: Трассоискатель
Производитель: Sewerin GmbH
Модель: UT 9000
Гарантия: 1 год
Описание трассоискателя UT 9000:
Все трассо-поисковые системы основаны на принципе электромагнитной индукции и теории электромагнитного поля, обнаружение кабеля по измерению напряженности магнитного поля, самостоятельно излучаемым кабелем или наведенным с помощью генератора в этом кабеле из комплекта поставки UT 9000.
Sewerin UT 9000 – передовая систем поиска коммуникаций
С революционным дизайном, которая устанавливает новые стандарты в поиске подземных коммуникаций!
Когда дело доходит до поиска подземных коммуникаций (труб и кабелей различного назначения), точность является ключевым критерием. Чем точнее вы сможете определить местоположение подземных трасс, тем ниже риск повреждения коммуникаций, меньше расходы на земляные работы.
Удобное отображение информации и простота в эксплуатации UT-9000 позволяют осуществлять поиск подземных коммуникаций быстро и эффективно. Надежность, универсальность и прочность конструкции гарантируют надежность измерений даже в сложных условиях.
С трассоискателем UT 9000 лучше всего сочетается генератора UT9012 TX+, самый мощный передатчик в своем классе.
Преимущества Sewerin UT 9000:
Работа с комплектом UT 9000 не требует специальной предварительной подготовки. Приемник и генератор имеют интуитивно понятный, дружественный интерфейс. Структурированное меню показывает на дисплее четкие и понятные символы и текст, которые направляют вас к поиску объекта.
С помощью функции Ambient noice локатор UT 9000 R сканирует окружающие шумы и любые сигналы помех, чтобы предложить оптимальную частоту для активного и/или пассивного поиска. Это ускоряет Вашу работу и делает поиск коммуникаций более надежным.

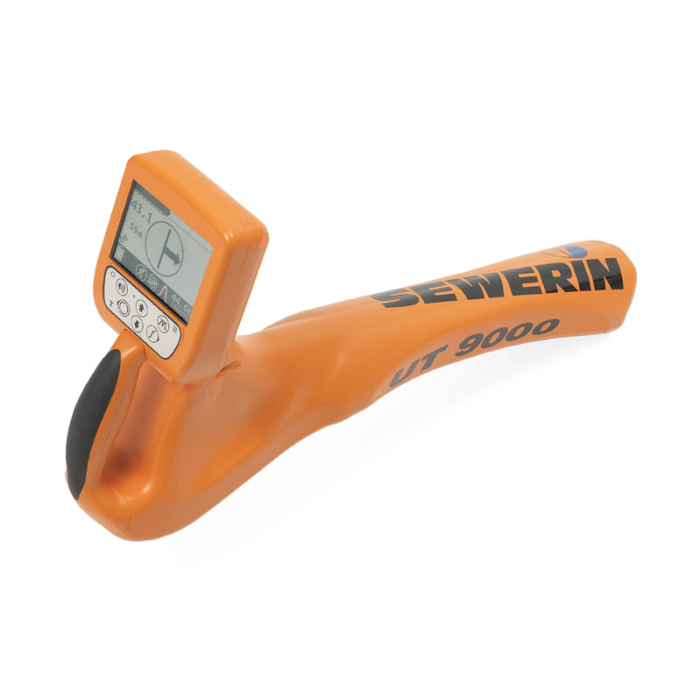

Сбалансированный по весу локатор UT 9000R удобно располагается в руке и не причиняет дискомфорта при переноске или в работе.
Вы можете обновить программное обеспечение (ПО) через Интернет и индивидуально запрограммировать устройство. Можно выбрать до 70 Активных частот, которые будут уникальны только для Вас, и установить стартовый экран, например, с логотипом Вашей компании. Комплект UT 9000 постоянно обновляется и подстраивается под новые требования и стандарты.
Когда приёмник находится непосредственно над трубой, комплект UT 9000 автоматически определяет глубину, на которой располагается труба. Отображаемый результат представляет собой рассчитанное расстояние между нижней частью антенны прибора и центром трубы. Высокочувствительные антенны приемника UT 9000R обеспечивают точную степень обнаружения в совокупности с определением большой глубины залегания.
Грязь, пыль, дождь, экстремальные температуры? Благодаря классу защиты IP65 и прочному корпусу эти факторы больше не являются проблемой. Комплект UT 9000 всегда готов к работе независимо от погоды и вашего местоположения.
Контрастный антибликовый дисплей позволяет видеть одинаково хорошо и днём и ночью. Четкая и понятная навигация обеспечивает простоту в управлении прибором.

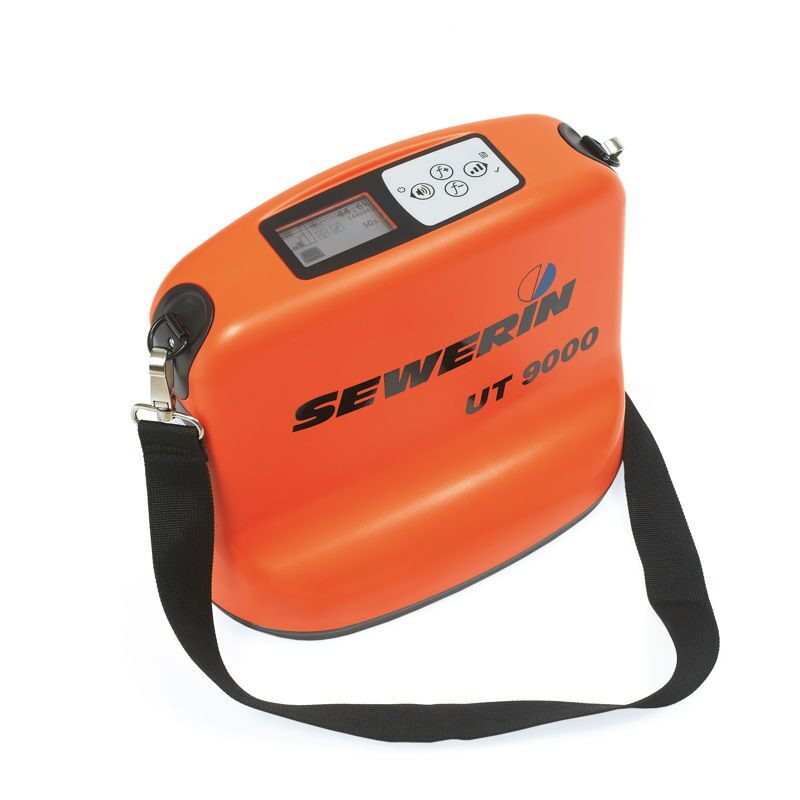

Максимально долгий срок работы: 30 часов для приемника UT 9000R и 100 часов для генератора UT 9012TX. Столь долгий срок работы от аккумуляторов позволяет работать без перерывов на подзарядку. Выходная мощность генератора UT 9012TX до 12 Вт. С его помощью вы можете обнаруживать сигналы на больших расстояниях и сложных участках труб.
Если вы сомневаетесь в точности показаний глубины, можно легко и просто проверить их с помощью метода 45° (метод треугольника) - это дает вам более точные результаты, даже тогда, когда между приемником и коммуникации находится препятствие, например, другая труба или кабель.
В качестве опции поставляется Y-образный кабель, который позволяет подключиться к двум соседним коммуникациям одновременно. Пульт дистанционного управления, встроенный в приемник, позволяет переключаться с одной частоты на другую, не затрачивая при этом время.
Пульт дистанционного управления гораздо более мощный, чем у представленных на рынке аналогов с Bluetooth-соединением. Это позволяет переключать частоты, находясь на расстоянии до 800 м от генератора дистанционно. Эта функция экономит силы оператора и время проведения работ.
Режимы работы трассоискателя:
Пассивный метод поиска коммуникаций позволяет находить коммуникации, излучающие сигнал, например, силовые кабели, телекоммуникации а также металлические газовые трубы и водопроводы под катодной защитой.
При активном поиске источником сигнала (определенной частоты) служит генератор UT 9012TX, подключаемый к трассе. Подключение к трубе может быть непосредственным или бесконтактным, т.е. при помощи метода индукции. Комплект позволяет находить трубы даже в труднодоступных условиях.
Использование в работе стекловолоконного гибкого кабеля позволяет определять неметаллические коммуникации. Сигнал от генератора UT 9012TX, передаваемый по стекловолоконному кабелю с медной жилой будет приниматься локатором UT 9000R. Также на гибкий кабель могут быть установлены сменные зонды, излучающие сигналы с различной частотой. Зонды могут быть использованы и без стекловолоконного кабеля в других видах работ, например, при видеоинспекции трубопровода.
Использование в работе стекловолоконного гибкого кабеля позволяет определять неметаллические коммуникации. Сигнал от генератора UT 9012TX, передаваемый по стекловолоконному кабелю с медной жилой будет приниматься локатором UT 9000R. Также на гибкий кабель могут быть установлены сменные зонды, излучающие сигналы с различной частотой. Зонды могут быть использованы и без стекловолоконного кабеля в других видах работ, например, при видеоинспекции трубопровода.
Использование в работе стекловолоконного гибкого кабеля позволяет определять неметаллические коммуникации. Сигнал от генератора UT 9012TX, передаваемый по стекловолоконному кабелю с медной жилой будет приниматься локатором UT 9000R. Также на гибкий кабель могут быть установлены сменные зонды, излучающие сигналы с различной частотой. Зонды могут быть использованы и без стекловолоконного кабеля в других видах работ, например, при видеоинспекции трубопровода.
Технические характеристики Sewerin UT 9000:
|
Локатор UT 9000R. Технические характеристики |
|
|
Размеры |
120 x 325 x 705 мм |
|
Вес |
2,2 кг., включая батареи |
|
Дисплей |
Графический ЖК, с подсветкой, антибликовый |
|
Интерфейс |
USB |
|
Управление |
Мембранная клавиатура, 6 клавиш |
|
Рабочая температура |
-20°C – +50°C |
|
Температура хранения |
-32°C – +70°C |
|
Влажность |
10% – 90% |
|
Класс защиты |
IP 65 |
|
Питание |
Батареи тип D – 2 шт. / аккумуляторные батареи |
|
Время работы без подзарядки |
До 30 часов |
|
Передача частоты |
2,4 ГГц |
|
Радио сигнал |
До 800 м. |
|
Связь |
Радио |
|
Рабочие частоты |
75 активных в диапазоне от 64 Гц до 200 кГц Пассивные частоты: 50/60 Гц100/120 Гц150/180 Гц |
|
Глубина залегания |
До 12 м. |
|
Погрешность |
При активном поиске: ±5% При пассивном поиске: ±10% Зонды: ±5% |
|
Транспортировка |
Сумка |
|
Генераторы UT 9005TX / UT 9012TX. Технические характеристики |
|
|
Размеры |
295 x 180 x 260 мм |
|
Вес |
3,75 кг., включая батареи |
|
Дисплей |
Графический ЖК, с подсветкой, антибликовый |
|
Интерфейс |
USB |
|
Управление |
Мембранная клавиатура, 4 клавиши |
|
Рабочая температура |
-20°C – +50°C |
|
Температура хранения |
-32°C – +70°C |
|
Влажность |
10% – 90% |
|
Класс защиты |
IP 65 |
|
Питание |
Батареи тип D – 10 шт. / аккумуляторные батареи |
|
Время работы без подзарядки |
До 100 часов на батареях, до 80 часов на аккумуляторах |
|
Частота связи приёмника с генератором |
2,4 ГГц |
|
Радио сигнал |
До 800м |
|
Связь |
Радио |
|
Рабочие частоты |
75 активных в диапазоне от 64 Гц до 200 кГц |
|
Мощность |
UT 9005TX – 5Вт UT 9012TX – 12Вт |
|
Транспортировка |
Сумка |

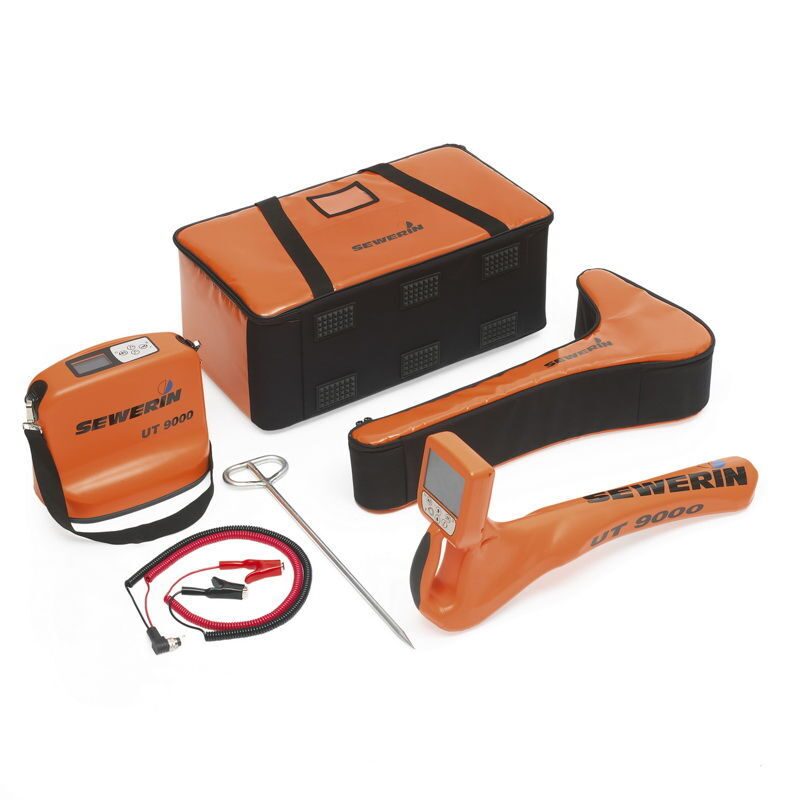

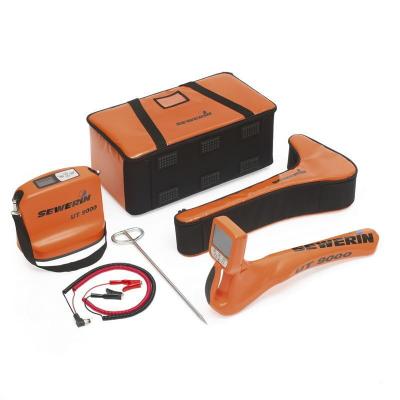

Комплект поставки UT 9000:
Стандартная комплектация:
Опции:
