Корреляционный течеискатель Коршун-11
Тип оборудования: течеискатель
Производитель течеискателя: Украина
Серия: Коршун
Модель: КОРШУН-11
Описание: Течепоисковый прибор для поиска утечек в трубопроводах
Назначение течеискателя Коршун-11
Течеискатель Коршун предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.
Отличительные особенности корреляционного течеискателя Коршун-11:
*Перечень зарубежных течеискателей, принимавших участие в сравнительных испытаниях с приборами типа "КОРШУН": "SeCorr" (Itering, Германия ); "Correlux P-1" (Seba KMT, Германия); "MicroCorr Digital", "Microcor-5" (Palmer Environmental, Великобритания); "Eureka Digital","Eureka-2", "Archimedes" (Primayer Ltd, Великобритания); "Lokal 100\5", "Lokal 300" (FAST, Германия), "LC2100" (Fuji Tecom, Япония), "Aquascan 700", "Aquascan 6500" (Gutermann, Швейцария); "DF5000" (Metrovib, Франция).
Возможности течеискателя КОРШУН-11:
- предоставляет возможность как для автоматической, так и для ручной установки цифровых фильтров с высокой избирательностью и добротностью, при этом прибор автоматически "настраивается" на полосу частот сигналов, которые генерируют утечки;
- имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
- имеет полосу частот выносных блоков от 5 Гц до 4500 Гц;
- имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков;
- содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений;
- предоставляет возможность прослушивания усиленного сигнала вибродатчика на каждом радиоблоке для предварительной оценки параметров шума на трубе с целью экспрессного поиска участка трубопровода, на котором находится утечка.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕЧЕИСКАТЕЛЯ КОРШУН-11
| Длина диагностируемого участка трубопровода | до 3000 м |
| Диаметр диагностируемого трубопровода | до 1400 мм |
| Точность (приборная) | +-0,1м |
| Полоса рабочих частот | 5 Гц ... 4,5 кГц |
| Чувствительность датчиков-акселерометров | > 0.3 В/g |
| Минимальное давление в трубопроводах | 1,0 ...2,0 АТМ |
| Источник питания блока оператора | аккумуляторное, 10,0...15,5 В |
| Потребляемый ток, при Uпит = 12В (10.2В) | не более 1,05 (1,3) А |
| Частота несущей радиоканала | из диапазона 433 - 434.79 МГц |
| Время работы выносного радиоблока без подзарядки встроенного аккумулятора | не менее 8 часов |
| Температурный диапазон работы для для датчиков накладных и гидрофонных | -40...+140°С |
| Температурный диапазон работы для выносных блоков | -30...+50°С |
| Температурный диапазон работы для блока оператора | -30...+50°С |
| Температура хранения | -40...+60°С |
| Массо-габаритные характеристики: | |
| блок оператора с амортизаторами | 285х205х260 мм; 6,5 кг |
| кабельная катушка с предварительным усилителем и датчиком | 260х255х255 мм; 5,2 кг |
| выносной блок радиоканала с предварительным усилителем | 230х115х310 мм; 4,1 кг |
Комплект поставки течеискателя Коршун 11 :
| НАИМЕНОВАНИЕ | Количество, шт |
| 1. Блок оператора | 1 |
| 2. Водозащищенные накладные датчики-акселлерометры, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели | 3 |
| 3. Держатели датчиков-акселерометров для их крепления к немагнитным трубам (опционально) | 2 |
| 4. Гидрофонные контактные датчики (опционально) | 2 |

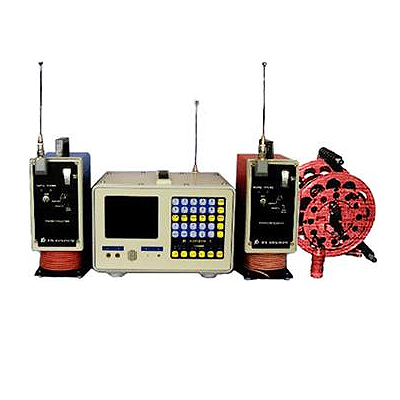

| 5. Кабельная катушка с предварительным усилителем | 1 |
| 6. Выносной радиоблок с предварительным усилителем | 2 |
| 7. Головные наушники для выносных радиоблоков | 1 |

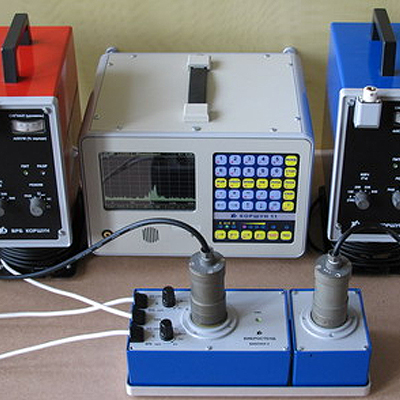

| 8. Блок контроля (с адаптером и плеером) | 1 |
| 9. Универсальное зарядное устройство "УЗИП-3" | 1 |

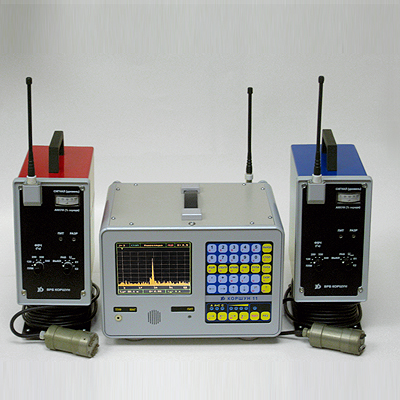

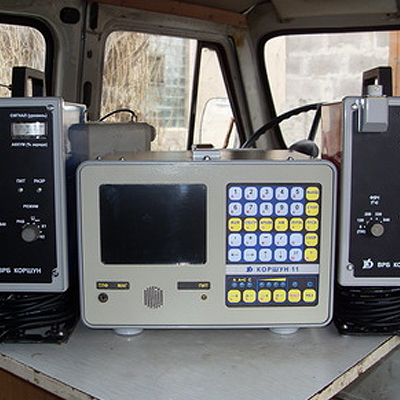

Течеискатель Коршун 11
