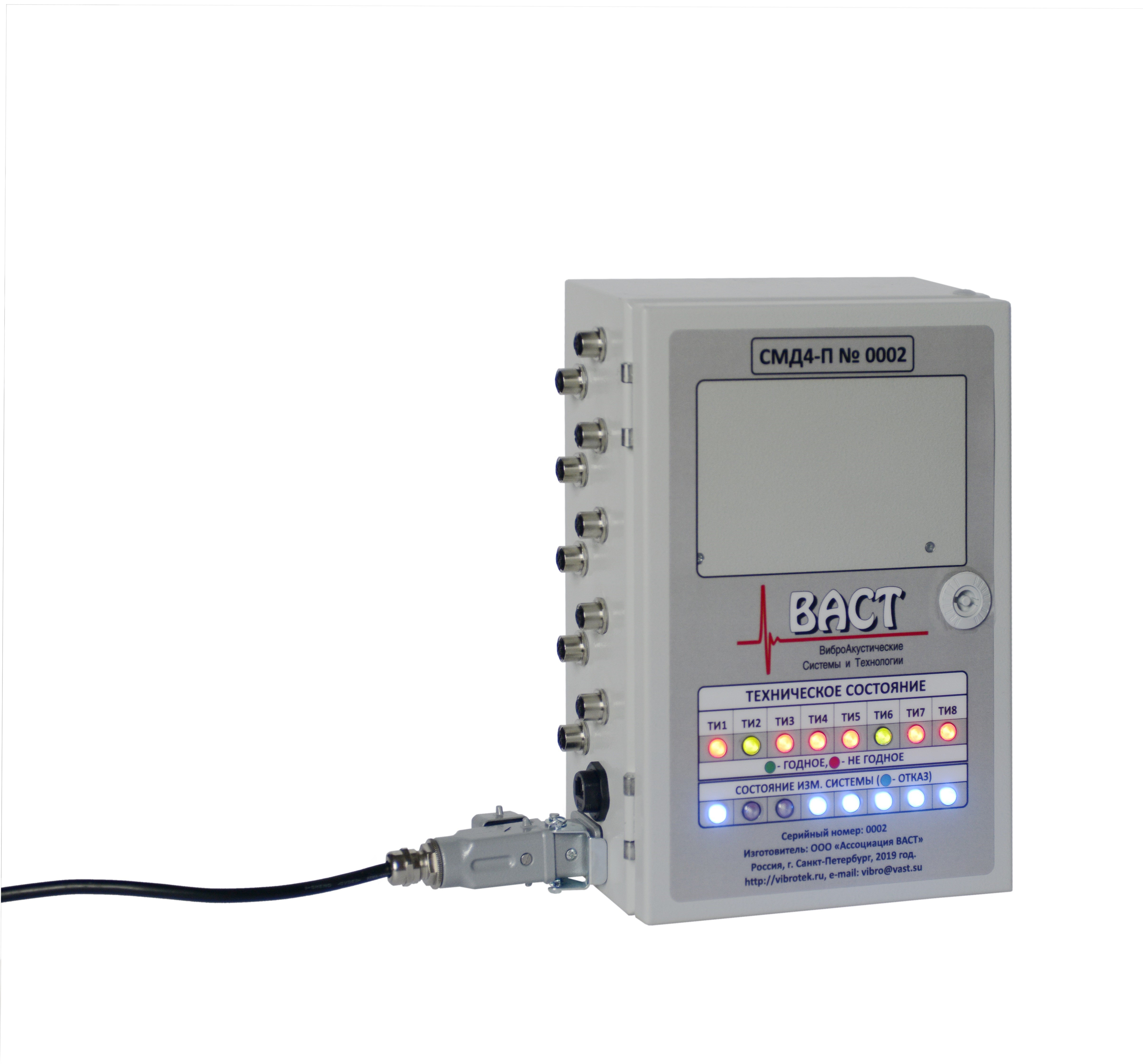

Комплекс СМД4-П8
|
Тип оборудования: Комплекс, система мониторинга и диагностики
Производитель: Ассоциация ВАСТ
Модель: СМД4-П8
Гарантия: 1 год
Описание комплекса СМД4-П8:
Компактная система мониторинга состояния и аварийной сигнализации, предназначенная для:
- непрерывный мониторинг состояния многорежимных машин и оборудования более чем по 50 параметрам в каждой точке контроля вибрации и тока
- автоматическое определение и адаптацию порогов состояния по каждому параметру, с оптимизацией под дефекты с разной скоростью развития
- непрерывный вибрационный контроль по ГОСТу
- раннюю помехоустойчивую аварийную сигнализацию при частом (1 раз в 0,125с) обновлении измерений и их последующей статистической обработки для обеспечения запаса времени на безопасный вывод объекта из эксплуатации
- оперативную (от 5с.) диагностику и прогноз состояния по трендам развития дефектов

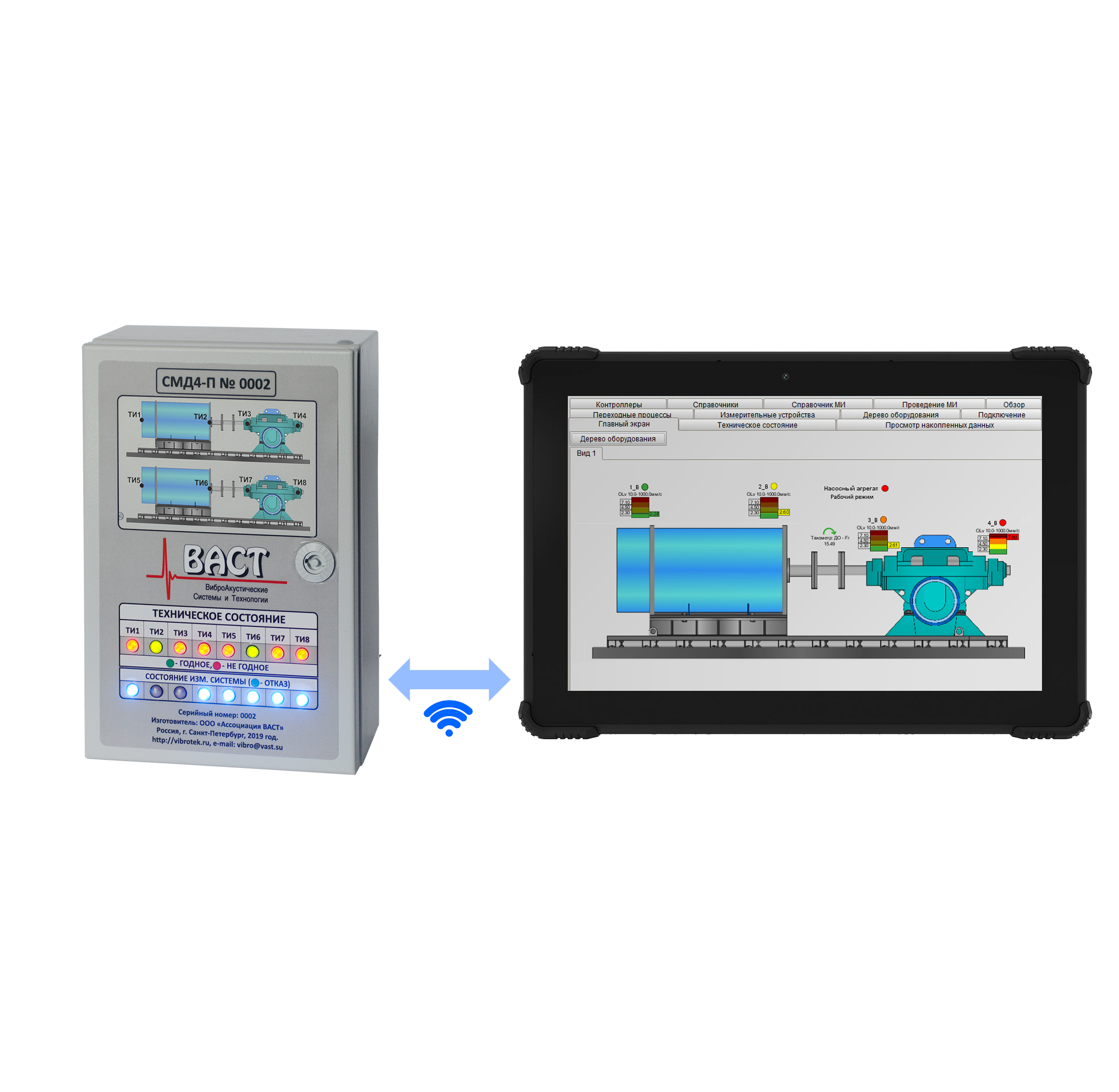

- периодическую глубокую диагностику для перехода на обслуживание по состоянию внешней программой диагностирования DREAM v.5 с автоматической передачей результатов измерений, выполняемых СМД, по беспроводной (или проводной) сети
Система может использоваться в составе роторных машин с небольшим числом опор вращения, а группа СМД4-П8 на любом этапе эксплуатации преобразовываться в единую распределенную систему СМД-4 путем подключения к сети с общим СМД-сервером
Технические характеристики системы СМД4-П8:
|
Наименование параметра |
Значение |
|
Количество каналов измерения вибрации/тока |
От 4 до 8 |
|
Количество каналов измерения частоты вращения |
до 2 |
|
Максимальная граничная частота спектра, Гц |
25 600 |
|
Максимальное количество линий спектра |
25 600 |
|
Максимальное напряжение на входе системы (выходе датчиков) |
± 3В |
|
Динамический диапазон измерений |
не менее 100дБ |
|
при спектральном анализе |
до 160дБ |
|
Линейность |
не хуже -70дБ |
|
Неравномерность АЧХ в диапазоне частот 2-25000Гц |
не более 3% |
|
Виды измерений: |
|
|
Виброперемещение, виброскорость, виброускорение в полосах частот
|
0,7-300Гц, 2-1000Гц, 10-1000Гц, 10-2000Гц, 100-5000Гц |
|
Третьоктавный спектр виброускорения/тока |
в диапазоне 0,63Гц - 25кГц |
|
Узкополосный спектр |
|
|
виброускорения |
от 0,5Гц |
|
тока |
от 0,5 Гц |
|
- Среднее и пиковое значение/пик-фактор, а также спектр огибающей в третьоктавных и двухоктавных полосах частот от 25Гц |
|
|
Скорость обновления результатов |
от одной секунды |
|
Измерительные преобразователи |
виброускорения (пьезоэлектрические с ICP питанием) переменного тока (трансформаторы), комбинированные (на эффекте Холла) частоты вращения (вихретоковые)
|
|
Обмен с внешними потребителями информации |
Ethernet (Wi-Fi) |
|
Отображение результатов
|

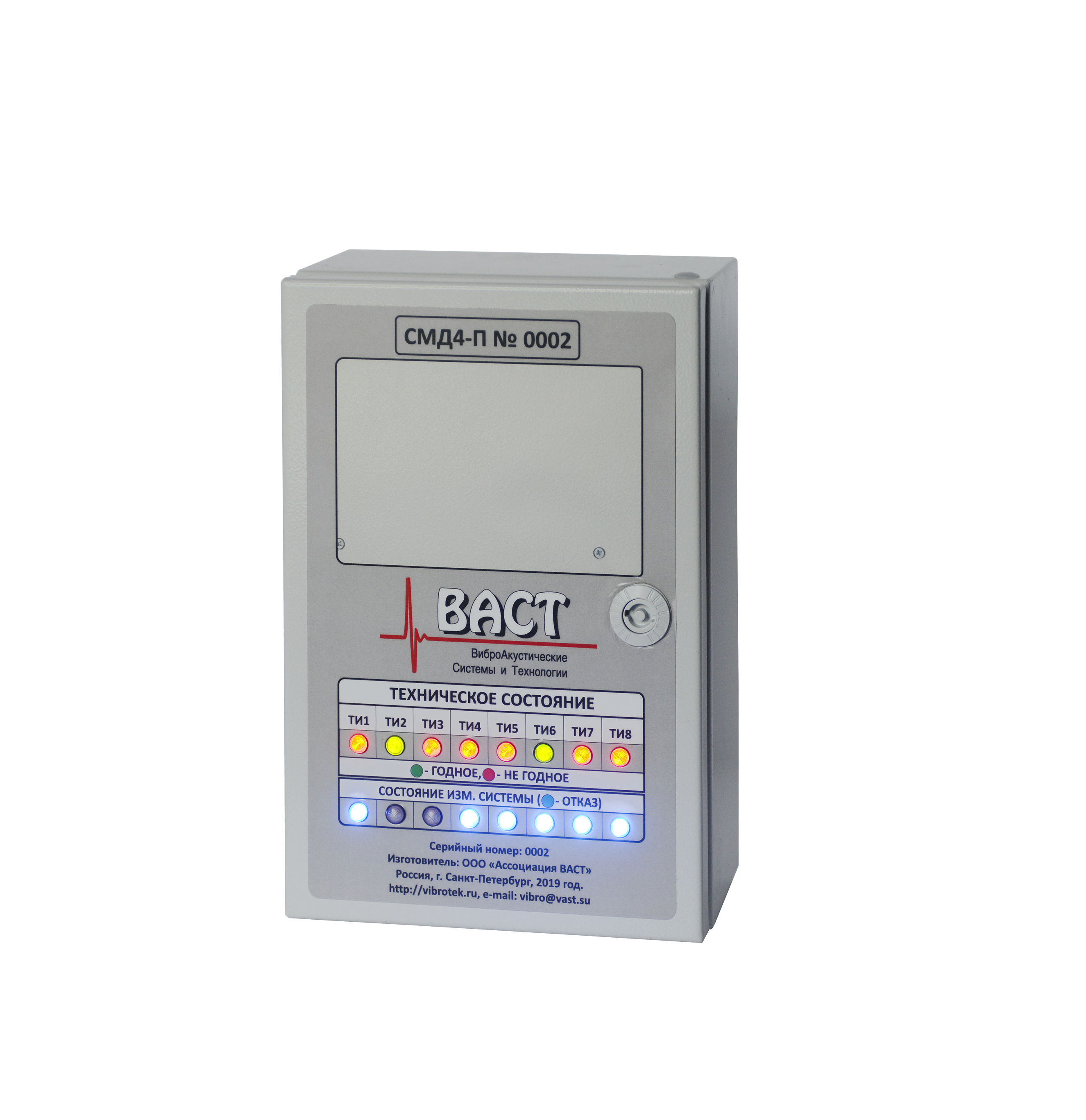

светодиодная сигнализация на корпусе системы
на устройствах, включаемых выходными реле системы
на внешних компьютерах в одной сети с системой |
|
Среднее время наработки на отказ, не менее |
40000 часов |
|
Температура окружающей среды |
от-10°С до +40°С |
|
Массогабаритные показатели (без датчиков и измерительных кабелей) |
|
|
- масса |
не более 5кг |
|
- габариты |
300 × 200 × 120 |
|
Климатическое исполнение |
IP-65 |
|
Питание АС: 88-264В |
не более 40Вт |
|
Самоконтроль каждого измерительного канала:
|
непрерывный, светодиодная сигнализация на корпусе системы |
Комплект поставки системы мониторинга и диагностики СМД4-П8:
- Измерительный блок - 1 шт.
- Измерительный трансформатор тока - 1 шт.
- Вибропреобразователь - 8 шт.
- Датчик оборотов - 2 шт.
- Соединительные кабели (для вибропреобразователя) - 8 шт.
- Соединительный кабель для измерительного трансформатора тока - 1 шт.
- Соединительный кабель для датчика оборотов - 2 шт.
