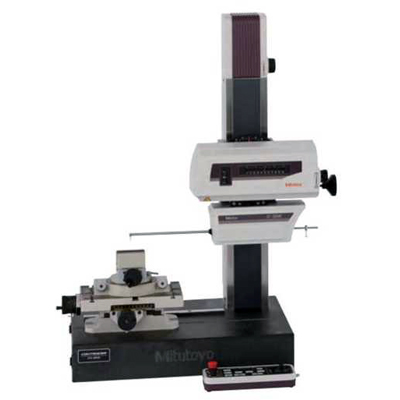

Контурографы Contracer CV-3200 и CV-4500

Контурографы Contracer CV-3200 и CV-4500

Контурографы Contracer CV-3200 и CV-4500
/images/all/3/10058/big/img_5.jpg
jijijij

Посмотреть фотографии в высоком разрешении

CV-3200 и CV-4500 - размеры

ЦЕНА С НДС: по запросу

В КОРЗИНУ

Mitutoyo

Mitutoyo логотип

Контурографы Contracer CV-3200 и CV-4500

Это высокоточные полуавтоматические приборы для измерения геометрии контура с высокопроизводительным программным обеспечением FORMTRACEPAK.

Отличительные особенности Contracer CV-3200 :

Большой измерительный диапазон по оси Z1 = 60 мм
Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации
Обеспечивает превосходную точность и разрешение
Высокая скорость позиционирования сокращает время измерения
Полностью автоматический процесс калибровки

Contracer CV-4500:

Двусторонний щуп для сканирования верхнего и нижнего контуров
Изменение измерительного усилия с помощью ПО FORMTRACEPAK
Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации
Обеспечивает превосходную точность и разрешение
Высокая скорость позиционирования
Полностью автоматический процесс калибровки

Технические характеристики контурографов Contracer CV-3200 и CV-4500:

Диапазон перемещения	Z2 = 300 мм / 500 мм
Диапазон измерения	Z1 = 60 мм X = 100 мм/200 мм
Скорость измерения	0,02 - 5 мм/с
Скорость привода	X = 0 - 80 мм/с Z2 = 0 - 30 мм/с
Погрешность	Х = (0,8+0,01 L) мкм (модели S4, Н4, W4) Х = (0,8+0,02L) мкм (модели S8, Н8, W8) [ L: длина перемещения (мм) ] CV-3200: Z1 = (1.6+I2HI/100) мкм CV-4500: Z1 = (0.8+I2HI/100) мкм [ Н: Измеряемая высота от горизонтального положения (мм) ]
Диапазон наклона	±45°
Измерительное усилие	CV-3200: 30 мН CV-4500: 10, 20, 30, 40, 50 мН (контролируется программным обеспечением) Н
Программное обеспечение	FORMTRACEPAK Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик Протокол измерений можно создать с помощью редактируемого шаблона

Contracer CV-3200 и CV-4500 - размеры

CV-3200

Модель	CV-3200S4	CV-3200H4	CV-3200W4	CV-3200S8	CV-3200H8	CV-3200W8
№	218-481D	218-482D	218-483D	218-486D	218-487 D	218-488D
Размеры главного блока (Д хШхВ) [мм]	756x482x966	756x482x1166	1156x482x1176	766x482x966	768x482x1166	1166x482x1176
Измерительный диапазон по оси Х1 [мм]	100	100	100	200	200	200
Вертикальное перемещение [мм]	300	500	500	300	500	500
Размер гранитного основания (Дх Ш) [мм]	600x450	600x450	1000x450	600x450	600x450	1000x450

CV-4500

Модель	CV-4500S4	CV-4500H4	CV-4500W4	CV-4500S8	CV-4500H8	CV-4500W8
№	218-441D	218-442D	218-443D	218-446D	218-447D	218-448D
Размеры главного блока (ДхШхВ) [мм]	756x482x966	756x482x1166	1156x482x1176	766x482x966	768x482x1166	1166x482x1176
Измерительный диапазон по оси Х1 [мм]	100	100	100	200	200	200
Вертикальное перемещение [мм]	300	500	500	300	500	500
Размер гранитного основания (Дх Ш) [мм]	600x450	600x450	1000x450	600x450	600x450	1000x450
