Машины МСВ-МГ4 предназначены для воспроизведения и измерения силы растяжения и сжатия при поверке и калибровке динамометров, крановых весов и весоизмерительных датчиков. Машины применяются в качестве эталона 1-го разряда по ГОСТ 8.640-2014 для передачи размера единицы силы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.

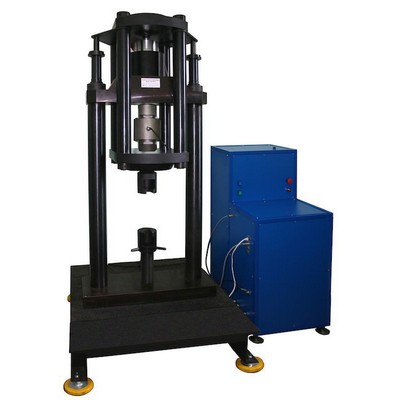

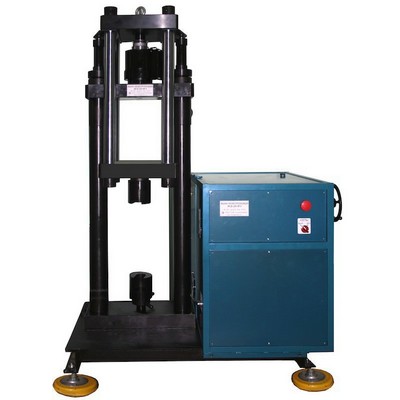

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной гидравлическим нагружающим цилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при одновременном их нагружении одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном и автоматическом режимах, включая обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Метрологические характеристики машин МСВ-100МГ4, МСВ-200МГ4 и МСВ-1000МГ4 подтверждены сертификатами о калибровке, выданными ФГУП «ВНИИМ им. Д.И. Менделеева»
| Наименование характеристик | Тип машины | |||||||
| МСВ-10МГ4 | МСВ-50МГ4 | МСВ-100МГ4 | МСВ-200МГ4 | МСВ-500МГ4 | МСВ-1000МГ4 | |||
| Цена, рублей |
2 950 000 | 3 304 000 | 3 658 000 | 4 012 000 | 4 248 000 | 4 602 000 | ||
| Диапазон воспроизведения силы, кН | от 0,2 до 10 | от 1 до 50 | от 2 до 100 | от 4 до 200 | от 10 до 500 | от 20 до 1000 | ||
| Цена единицы младшего разряда, Н (кН) | 0,01 (0,00001) | 0,05 (0,00005) | 0,1 (0,0001) | 0,2 (0,0002) | 0,5 (0,0005) | 1,0 (0,001) | ||
| Предел допускаемых значений доверительных границ относительной погрешности, % | 0,02 | |||||||
| Колебание нагрузки в заданной точке, не более, Н (кН) | 0,03 (0,00003) | 0,15 (0,00015) | 0,3 (0,0003) | 0,6 (0,0006) | 1,5 (0,0015) | 3 (0,003) | ||
| Колебание нагрузки в заданной точке, не более, % от max | 0,0003 | |||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 0,2 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | 0,001 ... 10 | 0,001 ... 20 | ||
| Время выхода на заданное усилие (ступень), не более, с | 30 | |||||||
| Время удержания нагрузки в заданной точке, не менее, мин | не ограничено | |||||||
| Диапазон рабочих температур, °С | от 15 до 30 | |||||||
| Габаритные размеры силовой рамы, не более, мм: | ||||||||
| − длина | 650 | 670 | 750 | 750 | 900 | 950 | ||
| − ширина | 580 | 590 | 590 | 590 | 870 | 870 | ||
| − высота* | 1800 | 1950 | 2200 | 2360 | 2600 | 3100 | ||
| Габаритные размеры шкафа управления, не более, мм: | ||||||||
| − длина | 760 | |||||||
| − ширина | 620 | |||||||
| − высота | 740 | |||||||
| Наибольшая высота зоны сжатия *, мм | 250 | 250 | 280 | 280 | 300 | 350 | ||
| Наибольшая высота зоны растяжения *, мм | 550 | 600 | 700 | 800 | 900 | 1000 | ||
| Масса машины, не более, кг | 350 | 420 | 520 | 580 | 1300 | 1600 | ||
| Электрическое питание от сети переменного тока | ||||||||
| − напряжение, В | 220 ± 20 | |||||||
| − частота, Гц | 50 ± 5 | |||||||
| Потребляемая мощность, не более, кВт | 0,6 | 0,95 | 1,25 | 1,5 | ||||
| Вероятность безотказной работы за 5000 ч | 0,95 | |||||||
| Срок службы, лет | 10 | |||||||
* - Размеры по требованию заказчика
По спецзаказу: ПК (ноутбук).
