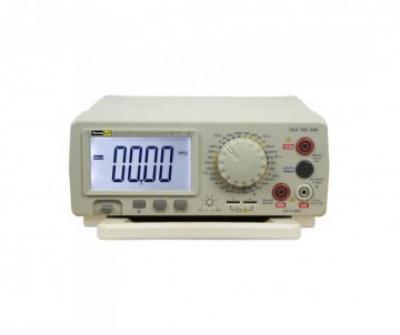

Вольтметр универсальный Профкип В7-77 (200 МВ - 1000 В)
Тип оборудования: Вольтметр универсальный
Производитель: Профкип
Модель: В7-77
Гарантия: 1 год
Описание вольтметра В7-77:
ПрофКиП В7-77 - недорогой сервисный цифровой прибор, удачно сочетающий малый вес, компактность и прочность конструкции с высоким качеством измерений. Вольтметры универсальные ПрофКиП В7-77 предназначены для измерения постоянного напряжения, переменного напряжения, сопротивления постоянному току, силы постоянного и силы переменного токов, для обеспечения измерений электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.
Особенности и преимущества вольтметра универсального ПрофКиП В7-77
▪ 4½ разрядный ЖК-дисплей с подсветкой
▪ Измерение постоянного /переменного напряжения /тока, сопротивления, емкости, частоты
▪ Высокое разрешение: 10 мкВ, 10 мкА, 10 мОм, 1 пФ, 0.1 Гц
▪ Базовая погрешность 0.05%
▪ Измерение силы тока до 20 А
▪ Функция True RMS (среднеквадратичное измерение напряжения и тока)
▪ Защита от перегрузки
▪ Режим удержания показаний
▪ Диодный тест
▪ Прозвон соединений
Технические характеристики В7-77:
|
Параметры |
Значения |
|
Напряжение постоянного тока |
|
|
Диапазон измерения |
200 мВ, 2 В, 20 В, 200 В, 1000 В |
|
Точность |
±(0.05% + 3) на диапазоне 200 мВ … 200 В ±(0.1% + 5) на диапазоне 1000 В |
|
Полное входное сопротивление |
10 МОм |
|
Напряжение переменного тока |
|
|
Диапазон измерения |
200 мВ, 2 В, 20 В, 200 В, 750 В |
|
Точность |
200 мВ на диапазоне 50 Гц … 50 кГц ±(0.8% + 80) 2 В … 20 В на диапазоне 50 Гц … 20 кГц ±(0.8% + 80) 200 В на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 750 мВ на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
|
Входное сопротивление |
2 МОм |
|
Постоянный ток |
|
|
Диапазон измерения |
20 мА, 200 мА, 2 А, 20 А |
|
Точность |
±(0.35% + 10) на диапазоне 20 мА, 200 мА ±(0.8% + 10) на диапазоне 2 А, 20 А |
|
Переменный ток |
|
|
Диапазон измерения |
200 мА, 2 А, 20 А |
|
Точность |
200 мА на диапазоне 50 Гц … 5 кГц ±(0.8% + 80) 2 А … 20 А на диапазоне 50 Гц … 400 кГц ±(1.0% + 50) |
|
Сопротивление |
|
|
Диапазон измерения |
200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
|
Точность |
±(0.1% + 20) на диапазоне 200 Ом ±(0.1% + 5) на диапазоне 2 кОм … 2 МОм ±(0.4% + 5) на диапазоне 20 МОм |
|
Емкость |
|
|
Диапазон измерения |
20 нФ, 2 мкФ, 200 мкФ |
|
Точность |
±(3.5% + 20) на диапазоне 20 нФ, 2 мкФ ±(5.0% + 30) на диапазоне 200 мкФ |
|
Частота |
|
|
Диапазон измерения |
20 кГц, 200 кГц |
|
Точность |
±(1.0% + 20) |
|
Коэффициент усиления hFE (pnp или npn) |
|
|
Отображение |
0 … 1000.0 |
|
Условия проведения тестов |
Сила тока ок.10 мкА, Vкол.-эм. - ок.3 В |
|
Функции |
|
|
Проверка диодов |
Проверка прямого напряжения диодов |
|
Максимальное прямое напряжение 2 В, открытое напряжение 2.8 В |
|
|
Проверка цепей |
< 5 Ом бипер |
Общие данные вольтметра универсального ПрофКиП В7-77
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ± 2 Гц
▪ Габаритные размеры: 260х220х82 мм
▪ Вес: 1.4 кг
Комплект поставки вольтметра универсального ПрофКиП В7-77
|
Наименование |
Количество |
|
Вольтметр универсальный ПрофКиП В7-77 |
1 шт. |
|
Измерительные провода |
1 шт. |
|
Кабель питания |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
