Измеритель параметров фотоэлектрических установок METREL MI 3108 EurotestPV

METREL MI 3108 EurotestPV
/images/all/3/10593/big/img_5.jpg
jijijij
METREL MI 3108 EurotestPV
/images/all/3/10593/big/img_14.jpg
METREL MI 3108 EurotestPV

Посмотреть фотографии в высоком разрешении

ЦЕНА С НДС: по запросу

В КОРЗИНУ

METREL

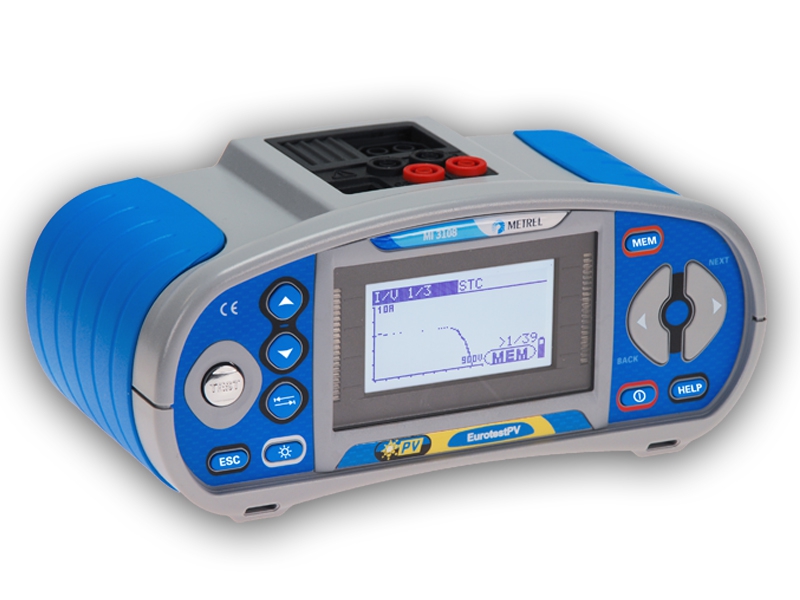

MI 3108 - комбинированный прибор, предназначенный для измерения параметров однофазных фотоэлектрических (ФЭ) установок согласно ГОСТ Р 62446, а также для измерений параметров электроустановок до 1000 В. Измеритель MI 3108 позволяет измерить параметры цепей постоянного и переменного тока ФЭ установки, получить вольт-амперную характеристику ФЭ модуля, измерить сопротивление изоляции, заземления, параметры УЗО и цепи "фаза-ноль".

Функции

Для фотоэлектрических установок:

Измерение напряжения холостого хода и тока короткого замыкания,
Измерение напряжения, тока и мощности в цепях постоянного тока ФЭ установок,
Измерение вольт-амперной характеристики (ВАХ),
Измерение интенсивности излучения,
Измерение температуры модуля,
Измерение напряжения, тока, частоты, мощности, энергии, коэффициента мощности и гармонических составляющих в цепях переменного тока ФЭ установок,
Вычисление КПД ФЭ модуля, системы.

Для электрических установок:

Измерение сопротивления изоляции,
Измерение непрерывности защитных проводников,
Измерение параметров петли короткого замыкания,
Измерение параметров УЗО,
Измерение сопротивления заземления,
Измерение напряжения, тока, мощности, энергии, гармонических составляющих.

Особенности

Одновременное измерение параметров цепей постоянного и переменного тока,
Графическое представление ВАХ на экране прибора,
Пересчет значений напряжения и тока для стандартных условий окружающей среды,
Опциональное удаленное устройство для одновременного измерения температуры ФЭ модуля и интенсивности излучения,
Встроенная память на 1800 числовых или 500 графических результатов,
Отображение в реальном времени осциллограмм напряжения и тока.
Опциональный Bluetooth-модуль для передачи данных на устройства с ОС Android.

Характеристики

Функция	Диапазон измерения	Погрешность измерения
Измерение в фотоэлектрических установках
Напряжение	0…999 В DC0…999 В AC	±(1,5 % от изм. + 5 ед. мл. р.)±(1,5 % от изм. + 3 ед. мл. р.)
Ток	0,0 мА…300 А DC0,0 мА…300 А AC	±(1,5 % от изм. + 5 ед. мл. р.)±(1,5 % от изм. + 3 ед. мл. р.)
Мощность	0…200 кВт	±(2,5 % от изм. + 6 ед. мл. р.)
Энергия	0,000 Втч…1999 кВтч	-
ВАХ	1000 В/15 А/ 15 кВтч	-
Гармоники	До 11	-
Излучение	0…2000 Вт/м²	±(5 % от изм. + 5 ед. мл. р.)
Температура	-10 …85 °С	±5 ед. мл. р.
Измерение в электрических установках
Сопротивление изоляции (Uисп.=1 кВ)	0…999 МОм	±(5 % от изм. + 3 ед. мл. р.)
Непрерывность 200 мА	0,00…1999 Ом	±(3 % от изм. + 3 ед. мл. р.)
Полное сопротивление цепи фаза-ноль	0,00…9990 Ом	±(5 % от изм. + 5 ед. мл. р.)
Время срабатывания УЗО	0 мс …2 с	± 1 мс
Сопротивление заземления	0,00…9999 Ом	±(5 % от изм. + 5 ед. мл. р.)
Ток срабатывания УЗО	0,2I_Δ_N…2,2I_Δ_N	±0,1I_Δ_N
Напряжение	0…550 В	±(2 % от изм. + 2 ед. мл. р.)
Частота	0,00…499,9 Гц	±(0,2 % от изм. + 1 ед. мл. р.)
Общие характеристики	Основное устройство	Удаленное устройство
Дисплей	128х64	128х64
Напряжение питания	6 аккумуляторных батарей АА	6 аккумуляторных батарей АА
Категория перенапряжения	КАТ II/1000 В DC, КАТ III/600 В, КАТ IV/ 300 В	-
Защита от поражения электротоком	Двойная изоляция	-
Связь с ПК	RS232, USB	RS232
Масса, размеры	1,3 кг, 230х103х115 мм	1,3 кг, 230х103х115 мм

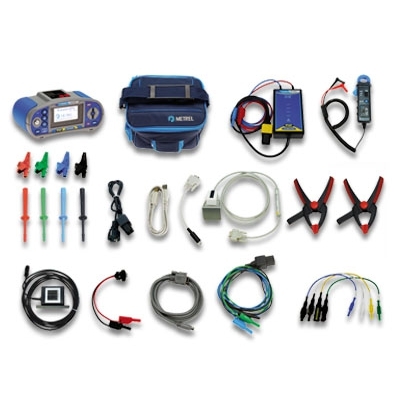

Стандартный комплект поставки

Измеритель параметров фотоэлектрических установок MI 3108,
Сумки 2 шт.,
Кабель с евровилкой,
Измерительный кабель 3х1,5 м,
Измерительные наконечники 4 шт.,
Зажимы «крокодил» 4 шт.,
Безопасный ФЭ датчик,
ФЭ переходники,
Токовые клещи AC/DC,
Пиранометр,
Температурный датчик,
Кабель USB-PS/2,
Кабель RS232-PS/2,
Адаптер питания,
Аккумуляторные батареи АА 6 шт.,
CD-диск с ПО Eurolink PRO и инструкцией по эксплуатации,
Комплект ремней для переноски,
Краткая инструкция по эксплуатации.
