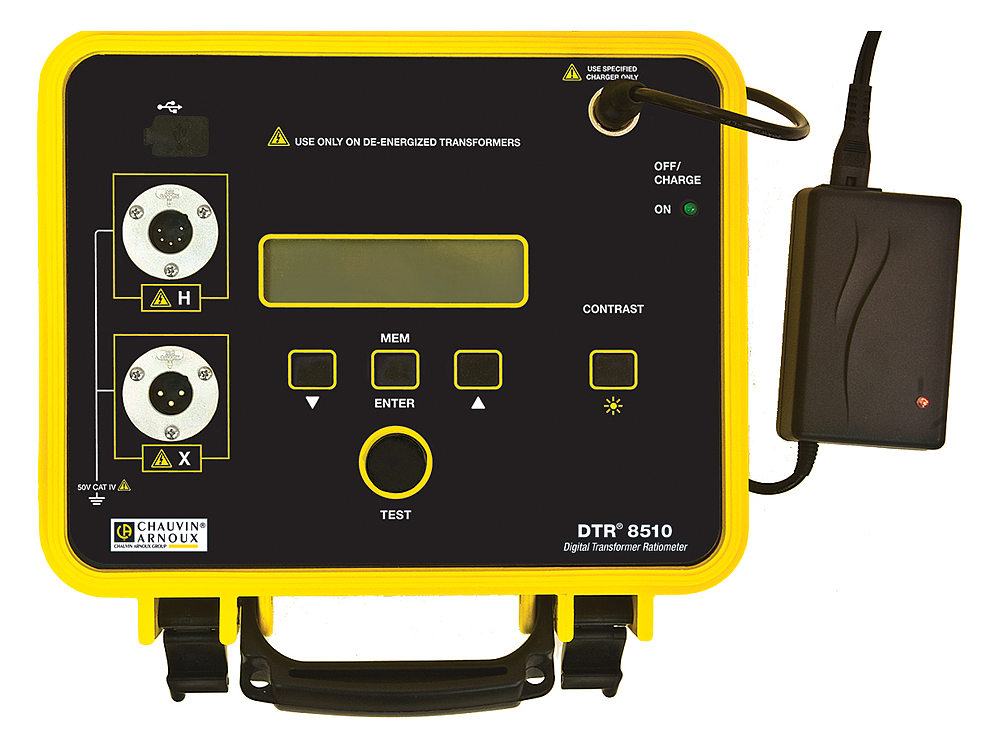

Назначение прибора DTR8510:
Разработан для проверки силовых трансформаторов (ТС), трансформаторов тока (ТТ) и напряжения (ТН)Прибор DTR 8510 является вторым поколением очень успешного измерителя коэффициента трансформации DTR8500
Особенности прибора DTR 8510:
Непосредственное считывание результатов измерения коэффициента трансформации в диапазоне от 0.8000:1 до 8000:1 для силовых трансформаторов и трансформаторов по напряжению и от 0.8000 до 1000.0 для трансформаторов токаТестирование происходит благодаря возбуждению первичной обмотки и снятия результатов испытания со вторичнойРежим тестирование постоянным током позволяет уменьшить влияние магнитных сердечников на результатПроверка непрерывности цепи позволяет определить наличие или обрыв (высокое сопротивление) соединения между выводами обмоток трансформатораОдновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения с высоким разрешением.Отображает отклонение измеренных параметров, от указанных производителем на шильде трансформатораДвойное питание: NiCd батарея / встроенное сетевое ЗУМикропроцессорное управлениеПростота подключения и подготовки к работе: не требуется калибровка и балансировкаЭкранные сообщения о некорректном подключении проводов, обратной полярности, обрыве цепи и коротком замыканииБольшой двухстрочный экран с регулируемой контрастностью и подсветкой гарантирует хорошую видимость при любом освещенииОтсутствие высокого напряжения - используется низковольтная технология проверки и встроенная схема защитыИндикация разряженности батареиДолговечный, ударопрочный, герметичный
Технические характеристики прибора DTR8510:
|
Параметр |
Значения |
|
диапазон КТ для силовых трансформаторов (ТС) и трансформаторов напряжения (ТН) |
Автоматическое 0.8000:1 до 8000:1 |
|
диапазон КТ для трансформаторов тока (ТТ) |
Автоматическое 0.8000 до 1000.0 |
|
Погрешность (для ТС и ТН) |
КТ <10 к 1: ±0.2% КТ от 10 до 1000 к 1: ±0.1% КТ от1000 до 5000 к 1: ±0.2% КТ от 5000 до 8000.0 к 1: ±0.25% |
|
Погрешность (для ТТ) |
КТ от 0,8 до 1000 к 1: ±0.5% |
|
Сигнал возбуждения |
ТН/ТС Режим: 32В действ макс ТТ режим: 0 до 1A автоматически выбирается прибором, 0.1 до 5 В действ макс |
|
Ток возбуждения |
Диапазон: 0 до 1000 мА |
|
Погрешность |
±2% ± 2 мA |
|
Частота возбуждения |
70 Гц |
|
Дисплей прибора |
ЖК, 2-х строчный, с подсветкой |
|
Комп интерфейс |
Оптически изолированный USB 2.0 |
|
Внутренняя память |
на 10000 измерений |
|
Источник питания |
Аккумулятор 12 В NiMH |
|
ЗУ и напряжение питания |
90/240 В, 50/60 Гц, автоматически |
|
Время между зарядками |
Невозможно использовать прибор во время зарядки; Индикатор разрядки аккумулятора |
|
Время зарядки |
<4 часов |

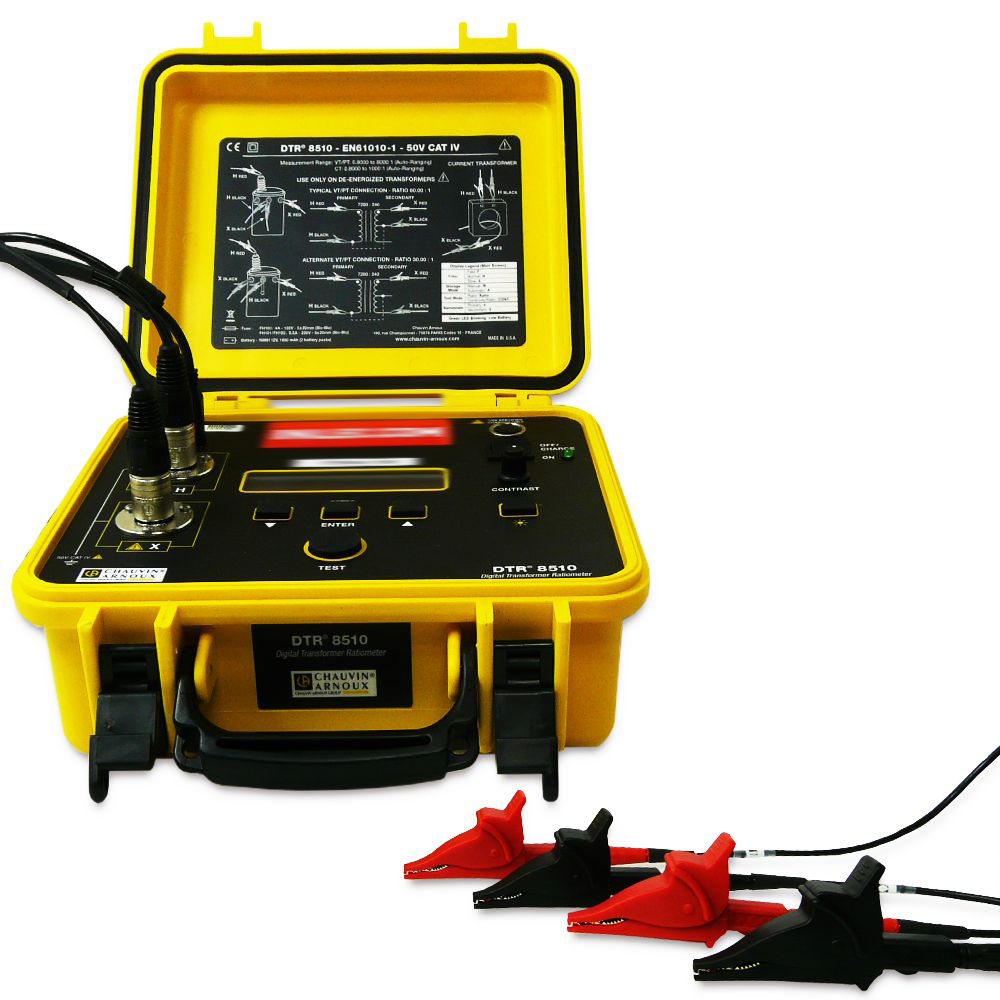

Комплект поставки DTR8510
|
Наименование |
Количество |
|
Прибор DTR 8510 |
1 |
|
Документация |
1 |
|
Соединительные провода (4,5 м) с цветной маркировкой + сумка для транспортировки |
1 |
|
Шнур питания |
1 |
