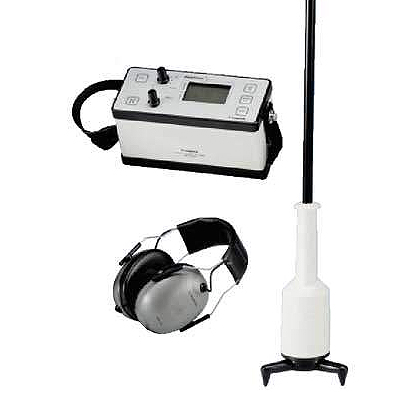

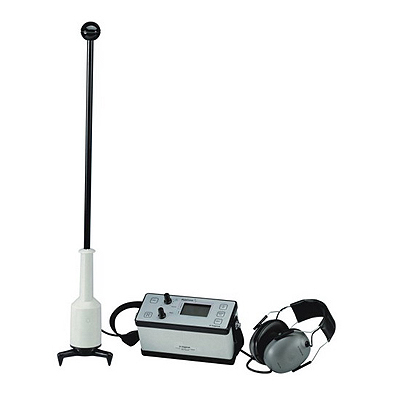

Приемник Digiphone
Тип оборудования: электроакустический приемник, приемник ударных волн
Производитель: Seba KMT, Германия
Серия: Digiphone
Модель: Digiphone
Описание: Установка по локализации электромагнитных и акустических сигналов
Гарантия на прибор Digiphone: 1 год.
Назначение электроакустического приемника Digiphone:
Digiphone - это наземный звуковой приемник для точной локализации неисправностей типа "пробой" в силовых кабелях. Современная техника и простое управление позволяют в сочетании с генератором ударных волн даже неопытным пользователям производить точную локализацию места неисправности кабеля.
Датчики магнитного поля и акустический принимают сигналы, которые затем обрабатываются в Digiphone.
По конфигурации и интенсивности магнитного поля, вызванного импульсами тока от генератора ударных волн может быть определено положение трассы кабеля. Индикация уровня электромагнитного сигнала Digiphone позволяет определить место максимальной напряженности поля, которая обычно бывает над кабелем. При локализации акустическим методом анализируются звуковые сигналы, создаваемые в месте пробоя. Подключаемый фильтр предназначен для оптимизации результатов измерения за счет минимизации уровня типичных шумов окружающей среды (ветер, автомобиль).
Анализ разницы времени приема акустического и электромагнитного сигнала применяется в Digiphone для измерения расстояния. Эта временная разница сокращается по мере приближения к месту неисправности. Непосредственно над местом неисправности можно определить четкий минимум в измерении расстояния.
При таком виде измерения интенсивность обоих сигналов не является определяющим фактором для локализации места неисправности, это позволяет определять неисправности в кабелях, проложенных в трубах.
Отличительные особенности приемника Digiphone:
| Диапазон регулировки усиления | Акустический канал > 65 Дб |
| Магнитный канал > 50 Дб | |
| Экран | ЖК дисплей для вывода результатов измерения и статусной информации |
| Индикация результатов | 00,0 мсек ... 99,9 мсек |
| 3-разрядный 7-сегментный индикатор | |
| Индикация перегрузки | "OVFL" для времени задержки > 100 мс |
| Диапазон частоты с фильтром | 100 Гц до 1,5 кГц (акуст.) |
| 270 Гц ... 1,5 кГц | |
| Питание | 10 x 1,5 В, батарей "миньон" (R6) |
| Время работы | Ок. 16 час. в прерывистом режиме |
| Размеры | 230 x 125 x 92 мм |
| Вес | ок. 1,25 кг (вкл. батареи) |

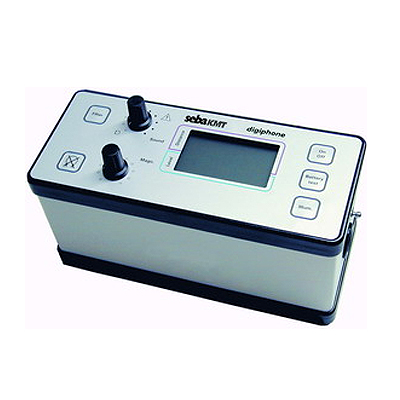

Приемник акустических волн Digiphone
