Стандартный преобразователь ПФ-Г1-4-Ti
|
Описание:

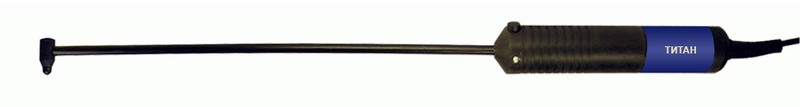

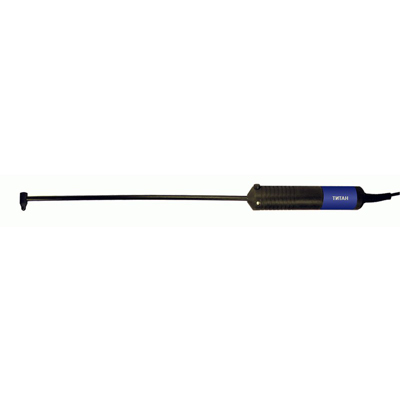

Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.
Чувствительный элемент закреплен на длинной (250 мм) трубке. Это позволяет производить контроль труднодоступных участков, деталей механизмов. Трубка (диаметр 4 мм) допускает однократное изгибание.
Технические характеристики:
|
Тип
|
Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм |
Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм |
Контрольные образцы |
||
| А | В | Основной* |
Дополнительные | ||||||
| ПФ-Г1-4-Ti1) |
Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м |
4 | 3,8 МГц | 0÷0,2 | 0,2÷0,5 | 0,2÷12) | 0,1 | СО-210.03 (Ti) | СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
Комплект поставки:
- преобразователь;
- паспорт;
- упаковка;
- запасной защитный колпачок — 4 шт.
