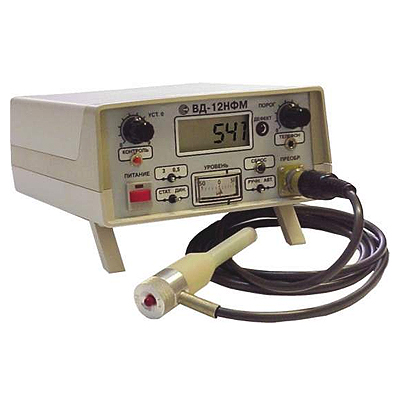

Вихретоковый дефектоскоп ВД-12НФМ
Тип оборудования: дефектоскоп вихретоковый
Производитель дефектоскопов: Россия
Серия: ВД-12
Модель: ВД-12НФМ
Описание: вихретоковый прибор для поиска поверхностных трещин в изделиях из магнитных сталей и алюминия
Гарантия на вихретоковый дефектоскоп ВД-12НФМ: 12 месяцев.
Назначение вихретокового дефектоскопа ВД-12НФМ:
Вихретоковый дефектоскоп ВД-12НФМ предназнаяен для обнаружения поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.
Дефектоскоп применяется в различных отраслях промышленности и может быть использован для контроля изделий из алюминиевых и латунных сплавов.
Вихретоковый дефектоскоп ВД-12НФМ обладает следующими особенностями:
Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе):
| Материал образца | Порог чувствительности, мм | ||
| Ферромагнитный | При шероховатости поверхности не более | Rа 1,25 | Rz 320 |
| Глубина ИД | 0,5±0,05 | 3,0±0,1 | |
| Ширина ИД | 0,05...0,15 | 0,1...0,3 | |
| Немагнитный | При шероховатости поверхности, не более | Ra 1,25 | Rz 160 |
| Глубина ИД | 0,5±0,05 | 1,5±0,1 | |
| Ширина ИД | 0,05...0,15 | 0,05...0,15 | |
Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм, угле отклонения преобразователя от нормали к контролируемой поверхности 30о и на расстоянии от края изделия не менее, мм:
| для преобразователя Иа5.125.002 | — 4 |
| для преобразователя Иа5.125.006 | — 1 |
| для преобразователя Иа5.125.006-01 | — 1 |
Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:
| Материал изделия | Максимальный рабочий зазор, мм для преобразователя | ||
| Иа5.125.006-тип 1 | Иа5.125.002-тип 2 | Иа5.125.006-01-тип 3* | |
| Ферромагнитный | 0,5 | 3 | — |
| Немагнитный | — | — | 0,2 |
* изготавливается по отдельному заказу
| Электропитание: автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавл.по отдельному заказу) |
|
| Продолжительность непрерывной работы, ч., не менее | 8 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Относительная важность при температуре +25°С, % | 80 |
| Габаритные размеры, мм: электронного блока (Д х Ш х Г) преобразователя (диаметр х длина) |
190х140х70 20х100 |
| Вес, кг | 0,9 |
Комплект поставки дефектоскопа ВД-12НФМ:
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по дефектоскопу ВД-12НФМ можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем вихретоковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
