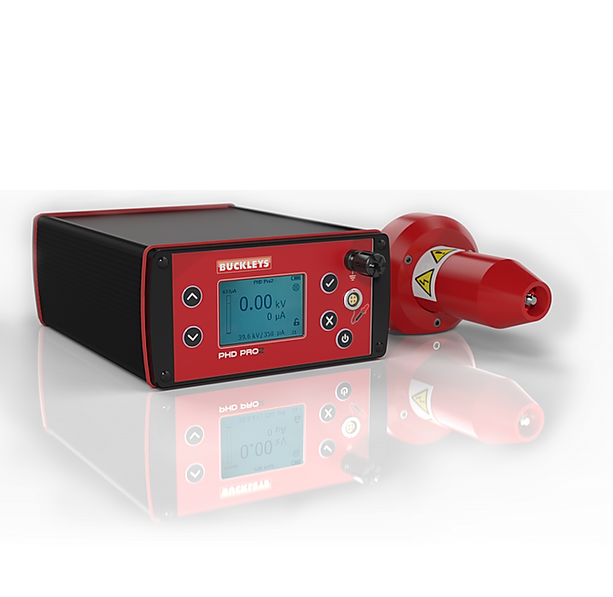

Электроискровой дефектоскоп PHD Pro2
Тип оборудования: Электроискровой дефектоскоп
Производитель: Buckleys
Модель: PHD Pro2
Гарантия: 1 год
Описание дефектоскопа PHD Pro2:
Высоковольтный электроискровой дефектоскоп постоянного тока является быстрым и эффективным методом выявления дефектов в диэлектрических покрытиях, расположенных на токопроводящих основаниях.
Обнаружение дефекта обеспечивается процессом замыкания электрической цепи через дефект к токопроводящему основанию.
В соответствии с требованиями ГОСТ приборы оснащены звуковой и световой сигнализацией. Конструкция приборов компании Buckleys обеспечивает регулируемое стабилизированное напряжение постоянного тока. Благодаря регулируемым чувствительности и напряжению устройство способно находить различные дефекты покрытия, такие как сквозные отверстия, трещины, пористости, инородные включения и другие нарушения однородности материала.
Производитель гарантирует эффективный, быстрый и надежный метод тестирования изоляционных покрытий трубопровода.
Оборудование Buckleys поставляется в Россию с 2008 года и хорошо себя зарекомендовал на объектах ПАО «Транснефть», ПАО «Газпром».
Так же, в течение многих лет дефектоскопы Buckleys применяются в нефтехимической, воздушно-космической и металлургической промышленности.
Преимущества прибора PHD Pro2:
- БОЛЬШОЙ ЯРКИЙ ДИСПЛЕЙ
Яркий ЖК-дисплей позволяет без труда работать в солнечную погоду и тёмное время суток.
- УДОБНЫЙ ИНТЕРФЕЙС
Удобную настройку пользовательских параметров обеспечивают влагозащитные прорезиненные кнопки.
- ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ
Стабильная подача напряжения не зависит от уровня заряда батареи.
Простая индикация уровня заряда.
- КОМПАКТНЫЙ
Размеры: 172мм х 85мм х 235мм
Вес: 1,64 кг
- ЗАВОДСКАЯ ГАРАНТИЯ
Заводская гарантия составляет 12 месяцев
- 8 ЧАСОВ НЕПРЕРЫВНОЙ РАБОТЫ ПРИ V40 кВ
Батареи обеспечивают 8 часов работы при напряжении 40кВ.
- ПРОЧНЫЙ КОРПУС
Корпус из алюминиевого сплава с порошковым покрытием
- СИГНАЛИЗАЦИЯ
В приборе есть звуковая и визуальная сигнализация.
При обнаружении дефекта дефектоскоп задействует звуковую и визуальную сигнализацию
- ВСТРОЕННЫЙ КАЛЬКУЛЯТОР НАПРЯЖЕНИЯ
Введите толщину покрытия и прибор автоматически установит требуемое напряжение.
Новый решения PHD Pro2:
- ПЕРЕНОСНАЯ СУМКА ДЛЯ ДЕФЕКТОСКОПА PHD PRO
Сумка с прорезиненным дном изготовлена из износостойкой влагоотталкивающей ткани и рассчитана на сложные условия эксплуатации. Наплечный ремень обеспечивает удобство и мобильность в работе.
- ВЫСОКОВОЛЬТНАЯ РУЧКА ПОДАЧИ НАПРЯЖЕНИЯ
Эргономичная ручка-держатель с углублениями обеспечивает комфорт работы оператора.
Конструкция и материалы ручки обеспечивают двойную защиту оператора от поражения электрическим током.
- КРЕПЛЕНИЕ ДЛЯ ЩЕТОЧНОГО ЭЛЕКТРОДА
Вместо привычного держателя электрода разработана зажимная гайка.
Накатка позволяет надежно крепить электрод без применения гаечных ключей.
- ДЕРЖАТЕЛЬ КОЛЬЦЕВОГО ПРУЖИННОГО ЭЛЕКТРОДА
Это крепление стало значительно легче и компактнее, чем ранее.
Это предполагает снижение нагрузки на удлинитель в сборе и снижает усталость оператора.
- АНТИСТАТИЧЕСКИЙ БРАСЛЕТ
Уменьшает накопление статического электричества. Обеспечивает дополнительную безопасность оператора.
- ЩЕТОЧНЫЙ ФОСФОРИСТО-БРОНЗОВЫЙ ЭЛЕКТРОД
Огромное количество размеров
от 100 мм до 1200 мм. Также есть электроды под углом 45 °.
- УДЛИНИТЕЛЬНЫЕ СТЕРЖНИ 332 мм
Облегченные стержни обеспечивают малый вес сборной конструкции и облегчают работу оператора.
- СПИРАЛЬНЫЙ КАБЕЛЬ
Соединительный кабель с качественным креплением и угловой вилкой
- ТРАНСПОРТИРОВОЧНЫЙ ЧЕРНЫЙ КЕЙС
Входит в комплект поставки базового и стандартного комплектов PHD Pro.
- УСИЛЕННЫЙ ЖЁЛТЫЙ КЕЙС
Входит в набор Complete kit или может быть приобретен отдельно.
Технические характеристики электроискрового дефектоскопа PHD Pro2:
|
ПАРАМЕТР |
PHD PRO2 6 |
PHD PRO2 30 |
PHD PRO2 40 |
|
Максимальный выходной ток |
менее 1мА (постоянный) |
менее 1мА (постоянный) |
менее 1мА (постоянный) |
|
Диапазон чувствительности |
10-450 мкА (предустановка 350 мкА) |
10-450 мкА (предустановка 350 мкА) |
10-450 мкА (предустановка 350 мкА) |
|
Предел измерений по току |
до 450мкА |
до 450мкА |
до 450мкА |
|
Погрешность (ток) |
+/- 2% |
+/- 2% |
+/- 2% |
|
Погрешность (напряжение) |
+/- 1% |
+/- 1% |
+/- 1% |
|
Диапазон регулировки напряжения |
0,5 -6,0 кВ |
0,9 - 30,0 кВ |
0,9 -40,0 кВ |
|
Дискретность установки напряжения |
в диапазоне 2-10 кВ - 10В, в диапазоне 10,2 -40 кВ - 100В |
в диапазоне 2-10 кВ - 10В, в диапазоне 10,2 -40 кВ - 100В |
в диапазоне 2-10 кВ - 10В, в диапазоне 10,2 -40 кВ - 100В |
|
Толщины контролируемых покрытий |
4 - 576 µm |
16µm - 14,4 мм |
64µm - 25,6 мм |
|
Полярность |
положительная |
положительная |
положительная |
|
* Макс. время работы |
до 16 часов |
до 10 часов |
до 8 часов |
|
Температура эксплуатации |
от 0 до +40⁰ С |
от 0 до +40⁰ С |
от 0 до +40⁰ С |
|
Вес блока |
1,64 кг |
1,64 кг |
1,64 кг |
|
Вес ручки |
720 г |
720 г |
720 г |
|
Вес в упаковке |
11,4 кг |
11,4 кг |
11,4 кг |
|
Размеры блока (ШхВхГ) |
172мм х 85мм х 235мм |
172мм х 85мм х 235мм |
172мм х 85мм х 235мм |
|
Размеры ручки |
290мм х 85мм |
290мм х 85мм |
290мм х 85мм |
|
Размеры упаковки (ШхВхГ) |
580мм х 440мм х 250мм |
580мм х 440мм х 250мм |
580мм х 440мм х 250мм |
Комплект поставки дефектоскопа PHD Pro2:
- ЭЛЕКТРОИСКРОВОЙ ДЕФЕКТОСКОП И СУМКА ДЛЯ ПЕРЕНОСКИ
- РУЧКА ПОДАЧИ НАПРЯЖЕНИЯ
- УДЛИНИТЕЛЬНЫЕ СТЕРЖНИ 332 ММ - 2 ШТ
- СПИРАЛЬНЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (РУЧКА - ДЕФЕКТОСКОП)
- ЩЕТОЧНЫЙ ЭЛЕКТРОД 250 ММ
- ВЕЕРНЫЙ ЭЛЕКТРОД 150 ММ
- КАБЕЛЬ ЗАЗЕМЛЕНИЯ НА КАТУШКЕ 5 МЕТРОВ
- ДЕРЖАТЕЛЬ ЩЕТОЧНОГО ЭЛЕКТРОДА И ДЕРЖАТЕЛЬ КОЛЬЦЕВОГО ЭЛЕКТРОДА
- ТЯНУЩИЙСЯ КАБЕЛЬ ЗАЗЕМЛЕНИЯ
- ЗАРЯДНОЕ УСТРОЙСТВО, 4 АККУМУЛЯТОРНЫЕ БАТАРЕЙКИ, АВТОМОБИЛЬНАЯ ЗАРЯДКА, ПЕРЕХОДНИКИ
- КЕЙС
- АНТИСТАТИЧЕСКИЙ БРАСЛЕТ
- КАЛЬКУЛЯТОР НАПРЯЖЕНИЯ
* КАЛИБРОВОЧНЫЙ СЕРТИФИКАТ ПРОИЗВОДИТЕЛЯ, ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВНУТРИ КЕЙСА.
