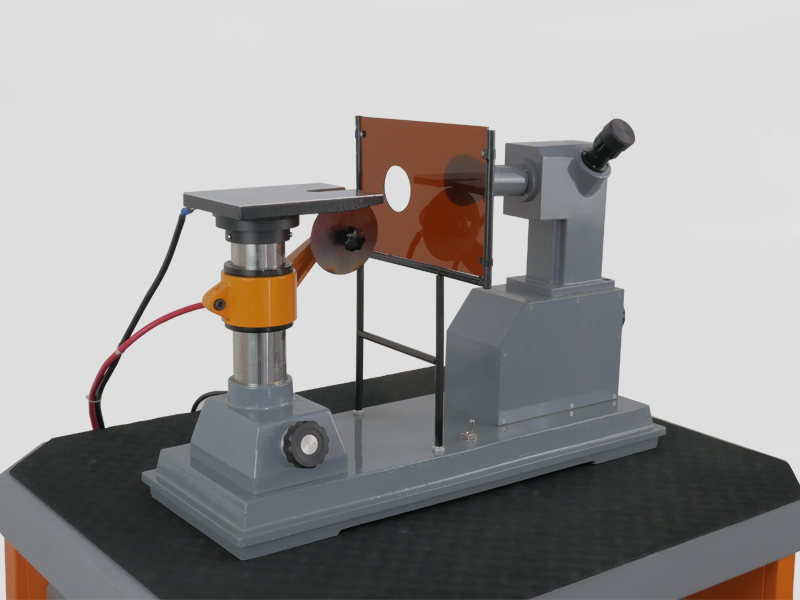

Стационарный стилоскоп ТМ СЛ-13у

Стилоскоп ТМ СЛ-13У используется для спектрального анализа легированных сталей и цветных металлов в диапазоне волн 390-700 нм в лабораторных условиях. Компактные размеры прибора позволяют разместить его в малогабаритных лабораториях, на учебных столах и даже на открытых воздухе под навесом. Стилоскоп СЛ-13У представляет собой прибор с подключаемым источником питания. Генератор стилоскопа работает в двух режимах: искра и дуга.

В стилоскопе в качестве диспергирующего элемента используется дифракционная решетка, благодаря чему получаются четкие и контрастные линии с высоким коэффициентом разрешения. Площадка для образца закреплена относительно объектива, за счет этого оптическая система не требует настройки относительно искры, как в стилоскопе СЛ-15. Усиленная станина позволяет устанавливать на площадку образец весом до 50 кг. Комплект стилоскоп с источником питания, в отличие от стилоскопа СЛ-13 весит не 70 килограмм, а всего 23 килограмма, поэтому перемещение прибора доступно одному человеку.

Источник питания стилоскопа СЛ-13 У обеспечивает работу как в режиме искра, так и в режиме дуга, дополнительно предусмотрена возможность регулировки силы тока. Пользователь может выбрать один из режимов – малые ток до 1 А, либо стандартный ток дуги до 5А. Малый ток позволяет использовать стилоскоп для анализа тонкой проволоки, фольги и прочих образцов, толщина которых не превышает 5 мм.

Технические характеристики стилоскопа ТМ СЛ-13У

• Спектральный диапазон: 390-700 нм
• Разрешающая способность: 0.05-0.11 нм
• Дифракционная решетка: 2400 штрихов на мм
• Обратная линейная дисперсия: 2,78 нм / мм
• Фокусное расстояние объектива: 150 мм
• Светосила: 1/5
• Увеличение окуляра: 15X
• Внешний диаметр дискового электрода: 56 мм
• Используемые электроды: дисковый
• Материал электродов: медь, сталь
• Ширина оптической щели: 0.018 мм
• Длинна соединительного шнура: 1400 мм
• Размер площадки для установки образца: 110x150 мм
• Максимальный вес образца: 50 кг
• Минимальная контактная площадка: 25х20 мм
• Габаритный размер: 550х200х380 мм
• Масса: 10 кг

Характеристики источника питания стилоскопа СЛ-13У

• Наименование: ИПС-13
• Режимы работы: дуга/искра
• Визуализация параметров: напряжение сети, сила тока
• Габаритный размер: 380х370х150 мм
• Масса: 13 кг
• Напряжение: 220 В
• Диапазон тока:
• малый ток 0 – 1А,
• стандартный ток 1 – 5 А
• Частота: 50 Гц

Комплект поставки

• Стилоскоп
• Источник питания стилоскопа
• Дисковый медный электрод
• Стекло защитное, для защиты зрения лаборанта
• Предохранители
• Сетевой кабель источника питания
• Инструкция по эксплуатации
